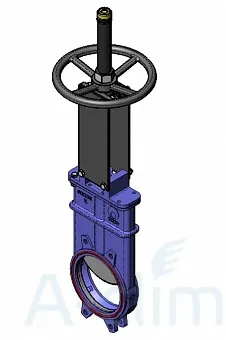

Шиберная задвижка CМО (ЦМО) К(SP)-011-01-0200-PN8

Производитель:
СМО (ЦМО)
119 081 руб.
Купить

Шиберная задвижка СМО К(SP)-011-01-0200-PN8, отличаясь надежностью и эффективностью, успешно применяется в трубопроводных системах для регулирования рабочего потока.

Рабочей средой могут быть:

  • жидкости, содержащие твердые примеси в объеме не более 5 процентов;
  • сухие твердые материалы, транспортируемые самотеком;
  • агрессивные вещества.

При работе с твердыми веществами задвижка устанавливается в таком положении, чтобы стрелка на корпусе указывала в обратную от направления потока сторону. Устройство может размещаться вне колодцев - под землей или под водой. Затвор оснащен колпаком, который защищает шток от пыли и грязи, а также применяется для его смазки. Материалы, из которых изготавливается задвижка, обеспечивают конструкции высокую прочность и устойчивость к коррозии.

Основные технические особенности задвижки СМО:

  • работает в одном направлении;
  • с выдвижным штоком;
  • имеет высокую пропускную способность при незначительных перепадах давления;
  • корпус изготавливается из чугуна, запорный элемент - из стали нержавеющей;
  • есть возможность использовать разнообразные материалы для уплотнения;
  • управление - ручное (штурвал);
  • соединение - межфланцевое.

Технические характеристики:

  1. максимальная температура - 90 градусов;
  2. давление - 8 бар;
  3. диаметр - 200 мм;
  4. строительная длина - 60 мм;
  5. строительная высота - 1036 мм.

Области применения:

  1. целлюлозно-бумажная промышленность;
  2. химические заводы;
  3. пищевые предприятия;
  4. горное дело;
  5. очистка сточных вод;
  6. транспорт сыпучих материалов;
  7. элеваторы.
Производитель СМО
Артикул К(SP)-011-01-0200-PN8
Серия Серия K
Страна Испания
Материал корпуса Чугун (GG 25)
Материал ножа Нерж. Сталь (1.4308)
Тип управления Штурвал
Тип штока Выдвижной
Направление потока среды Односторонний
t° (max) 90
Тип присоединения Межфланц. (PN16)
Рабочее давление

PN8

Строительная высота (мм) 1036
Строительная длина (мм) 60
Диаметры DN200

Список стандартных компонентов

Компонент

Исполнение из чугуна

Исполнение из нержавеющей стали

1. Корпус

GG25

CF8M

2. Нож

AISI304

AISI316

3. Прокладка

Картон

Картон

4. Сальник

GGG50

CF8M

5. Набивка сальника штока

Синт. + ПТФЭ

Синт. + ПТФЭ

6. Прокладка

ЭПДМ

ЭПДМ

7. Опорные пластины

S275JR

S275JR

8. Кольцо

AISI316

AISI316

9. Уплотнение

ЭПДМ

ЭПДМ

10. Шток

AISI303

AISI303

11. Траверса

Сталь

Сталь

12. Гайка

Бронза

Бронза

13. Контргайка

ST44.2 + Цинк

ST44.2 + Цинк

14. Маховик

Чугун с шаровидным  графитом

Чугун с шаровидным  графитом

15. Гайка

Сталь

Сталь

16. Колпак

Сталь

Сталь

Зависимость рабочего давления от размеров

Размеры DN, мм

Рабочее давление, кг/см2 (Bar)

DN50 - DN125

10

DN150

8

DN200

7

DN250 - DN300

5

DN350 - DN400

4

DN450 - DN600

3

DN700 - DN2000

2

Тип затвора

Корпус

Размер

Рабочее давление

Управление

Аксессуары

Седловое уплотнение

А - односторонний затвор

01 - чугун

проход круглый DN(50-1200)

PN 10

HW (Hand wheel) - штурвал с выдвижным штоком



SOV  - соленоид

М-металл

Т - одностронний затвор



02 - нержавеющая сталь



проход прямоугольный (200х2002000х2000)



HW (N) - штурвал с невыдвижным штоком



LS1 - механические концевые выключатели Omron D4N-1120

E - этилен-пропилен

АВ - двусторонний затвор



03 - сталь

R - ручной редуктор с выдвижным штоком

LS2 - механические концевые выключатели Telemecanique XCKM115



N -нитрил NBR

GL - двустронний затвор для абразивных сред



04 - сплавы

R (N) - ручной редуктор с невыдвижным штоком



LS3 - индуктивные концевые выключатели Telemecanique XS618BIMAL2



V -витон

L - двусторонний затвор со сквозным ножом



05 - титан

D/A - пневмопривод двойного действия



LS4 - индуктивные концевые выключатели BDC AX18/4609KS



T - тефлон PTFE

F - бункерный затвор с круглым проходом



N/O - нормально открытый односторонний пневмопривод

LS5 - индуктивные концевые выключатели P&F NBB8-18GM60-US



S - силикон

С - бункерный затвор с квадратным затвором



N/С - нормально закрытый односторонний пневмопривод

SCR - скребок

NR -натуральный каучук

D - односторонний затвор на высокие давления



ISO - ISO-фланец под электропривод с выдвижным штоком



DC - конический дефлектор

NP - неопрен

СВ - односторонний затвор на высокие давления



ISO(N) - ISO-фланец под электропривод с невыдвижным штоком



EmrHW - ручной дублер для пневмоприводов

СА - прямоугольный щитовой затвор (поверхностный)



AUMA - электропривод с выдвижным штоком



MPG- зеркальная полировка ножа

МС - прямоугольный щитовой затвор (глубинный)



AUMA(N) - электропривод с невыдвижным штоком



АH - жаростойкая покраска

MF - поворотный затвор для дымовых газов



R-AUMA -редуктор, электропривод с выдвижным штоком



FH -промывочные отверстия в корпусе

UB -шиберный затвор гильотинного типа

R-AUMA(N) - редуктор, электропривод с невыдвижным штоком

FT - трубки промывочной системы

GH - шиберный затвор гильотинного типа

H/A - гидропривод

Option3 - грязевой щиток

GA - затвор двунаправленного действия

H - удлинение штока

MP - механический позиционер (индикатор положения)

TD - задвижка гильотинного действия “вафельной” конструкции

TS - тепловая рубашка

K - задвижка однонаправленного действия

HSA - гидравлический демпфер



E - задвижка однонаправленного действия “вафельного” типа

CW - противовес

FK - задвижка однонаправленного действия, межфланцевая
