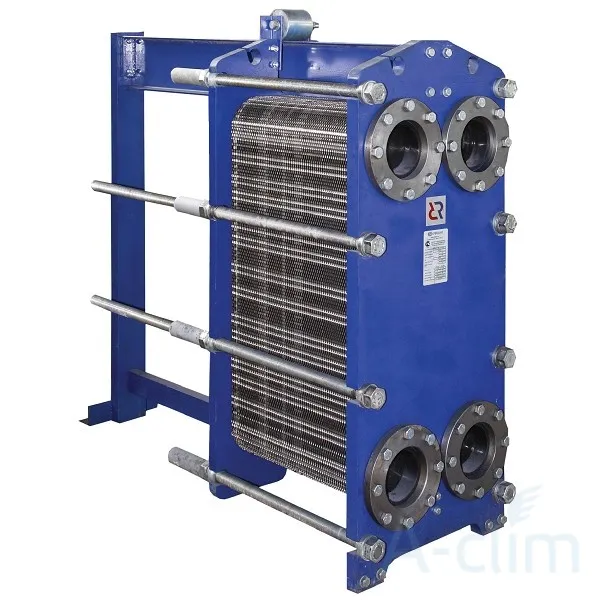

Разборный пластинчатый теплообменник НН№20 Ридан
Теплообменник НН№20 производителя Ридан относится к типу разборных пластинчатых устройств, которые занимают основное место в производстве этой компании. Предназначен для нагревания воды в системах отопления и горячего водоснабжения. Успешно применяется как в жилых, так и производственных помещениях. Широкое распространение получил в пищевой промышленности (пастеризация молочных продуктов, очистка растительных масел, производство кваса и пива). В конструкции - пластины такой же ширины, как в модели НН№14 но большей высоты.
Благодаря этому увеличивается мощность и качество теплопередачи даже в том случае, если разница температур рабочих веществ небольшая.
Обменник предназначен для присоединения к трубам диаметром 50 мм.
Максимальная производительность - 40 куб. в час, площадь теплового обмена - 22, 8 кв.м. Площадь пластины - 0,21 мм.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№20 общепромышленное/ специальное исполнение | 1 | 520 | 480 | 400 | М20 | 8 | 11-39 | 175 |
| 2 | 720 | 680 | 600 | М20 | 8 | 40-75 | 210 | |
| 3 | 920 | 880 | 800 | М20 | 8 | 76-111 | 245 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№20 общепромышленное/ специальное исполнение | 1 | 520 | 480 | 400 | М24 | 8 | 11-39 | 185 |
| 2 | 720 | 680 | 600 | М24 | 8 | 40-75 | 225 | |
| 3 | 920 | 880 | 800 | М24 | 8 | 76-111 | 270 | |
