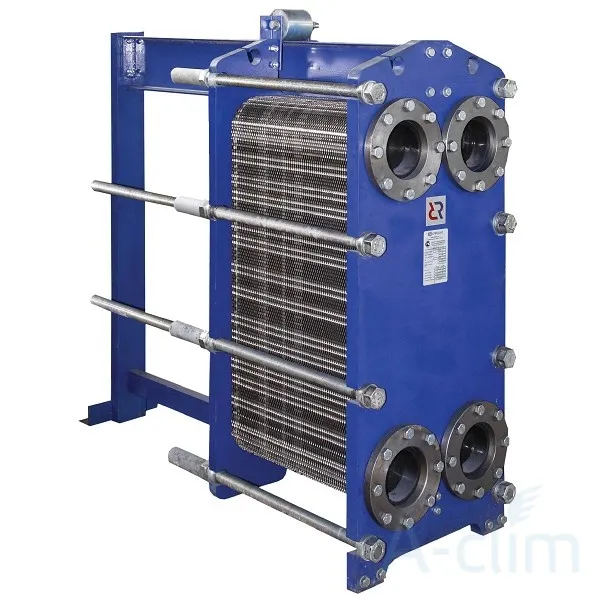

Разборный пластинчатый теплообменник НН№37 Ридан
Теплообменник модели НН№37, производитель компания Ридан, - это оборудование, которое с высокой эффективностью обеспечивает теплообмен в системах отопления и горячего водоснабжения. Предназначен для работы с жидкими и газообразными веществами. Принадлежит к типу разборных пластинчатых устройств, которые пользуются в России наибольшим спросом.
Отличается высоким качеством сборки, надежностью, устойчивостью к деформациям и вибрациям, долгим сроком службы. К числу его важных достоинств также относятся малозатратная эксплуатация, простой монтаж, легкое обслуживание. Еще одно важное его преимущество - все детали и элементы изготовлены из материалов, нечувствительных к негативным воздействиям окружающей среды, в том числе коррозии и агрессивным средам. Теплообменные пластины чаще всего делают из высоколегированной стали с добавлением молибдена, никеля, титана.
Пассивирующая пленка в них препятствует появлению разного рода отложений, обеспечивает высокую сопротивляемость грязи и накипи, которые нередко могут образовываться в теплоносителе. Уплотнительные прокладки выполняются из материалов на основе каучука, которые тоже обладают высокой степенью износостойкости. Теплообменник эффективно применяется и в небольших производствах, и на крупных предприятиях, в высотных зданиях.
Он рассчитан на максимальное рабочее давление 1,0 или 1,6 МПа. Производительность - 120 куб в час. Площадь пластины - 0,40 кв.м. Максимальная площадь теплового обмена - 143,6 кв.м. Присоединяется к трубам диаметром 80 мм.
Важным фактором, определяющим высокий спрос этого аппарата,является, безусловно, и абсолютно доступная цена.
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | размер | кол-во, шт. | ||||
Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
НН№37 общепромышленное/ специальное исполнение | 1 | 795 | 735 | 600 | М36 | 8 | 11-43 | 471 |
2 | 1195 | 1135 | 1000 | М36 | 8 | 44-109 | 631 | |
3 | 1695 | 1635 | 1500 | М36 | 8 | 110-193 | 833 | |
4 | 2195 | 2135 | 2000 | М36 | 8 | 194-276 | 1036 | |
5 | 2695 | 2635 | 2500 | М36 | 8 | 277-359 | 1250 | |
Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
НН№37 общепромышленное/ специальное исполнение | 1 | 805 | 745 | 600 | М36 | 8 | 11-43 | 524 |
2 | 1205 | 1145 | 1000 | М36 | 8 | 44-109 | 685 | |
3 | 1705 | 1645 | 1500 | М36 | 8 | 110-193 | 886 | |
4 | 2205 | 2145 | 2000 | М36 | 8 | 194-276 | 1090 | |
5 | 2705 | 2645 | 2500 | М36 | 8 | 277-359 | 1303 | |
Размер H: рамы №1-№3 — 1505 мм, рамы №4-№5 — 1545 мм (для расчетного давления 1,0 и 1,6 МПа). |
