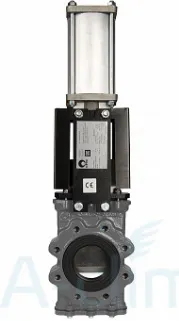

Шиберная задвижка GL-021-02-0350-PN10 CMO
Задвижка GL-021-02-0350-PN10 отличается:
- эффективной работой;
- прочной конструкцией;
- надежностью;
- долгим сроком службы.
Основные конструктивные особенности:
- высокая пропускная способность при небольших перепадах давления;
- двунаправленное действие;
- выдвижной шток;
- корпус и запорный элемент - из нержавеющей стали;
- большой выбор материалов для уплотнения;
- управление - автоматическое, с помощью пневмопривода двойного действия;
- уплотнение штока - Natural Rubber;
- монтаж - между фланцами.
Технические характеристики:
- диаметр - 350 мм;
- рабочая температура - от -10 до +90 градусов;
- давление - 10 бар;
- строительная длина - 83 мм;
- строительная высота - 1485 мм.
Области применения:
- горнодобывающая промышленность;
- объекты энергетики;
- химическое производство;
- обработка сточных вод.
- Страна: Испания;
- Диаметр: DN350;
- Длина: 83 мм;
- Высота: 1485 мм;
- Рабочее давление: PN10;
- Тип штока: выдвижной;
- Тип: однонаправленный, межфланцевый;
- Материал корпуса: нержавеющая сталь;
- Материал ножа: нержавеющая сталь AISI 304;
- Материал штока: нержавеющая сталь;
- Температура: от -10 до 90°C;
- Класс герметичности: А;
- Тип управления: пневмопривод;
- Материал уплотнения штока: натуральный каучук;
- Направление потока среды: двухстороннее.
Компоненты шиберных задвижек CMO GL-02-D/A-NR DN350
1. Корпус - CF8M;
2. Нож - AISI316;
3. Сальник - AISI316;
4. Уплотнение набивки - натуральный каучук;
5. Набивка сальника - промасленная лента;
6. Заглушка (опция) - А-4;
7. Втулка - натуральный каучук;
8. Опорные пластины - сталь;
9. Шток - AISI303;
10. Траверса - GGG50;
11. Гайка штока - бронза;
12. Маховик - GGG50;
13. Стопорная гайка - сталь;
14. Гайка колпака - цинк 5.6;
15. Колпак - сталь;
16. Защитная заглушка - пластмасса;
17. Смазочное устройство (опция) - сталь.
