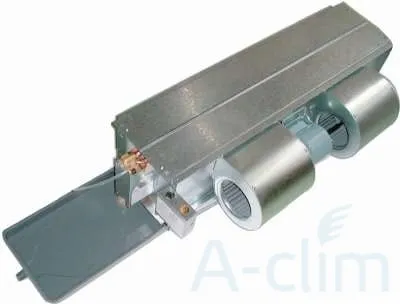

Фанкойл GENERAL CLIMATE бескорпусной с 4-х трубным теплообменником GDU-P-06-SS



Бескорпусной фанкойл GENERAL CLIMATE канального типа монтируется обычно в меж потолочном пространстве. Благодаря своей конструкции возможна и горизонтальная и вертикальная установка.

Компактные размеры и сравнительно не большой вес являются одними из важных достоинств модели.

Прямо приводной трехскоростной вентилятор позволяет достичь высокой мощности, сохраняя при этом низкий уровень шума.

Оснащенный воздушным фильтром, фанкойл очищает воздух помещения, препятствуя его запыленности. Фильтр прост в использовании, легко извлекается для очистки или при замене.

Такой тип фанкойла оснащен 4-х трубным теплообменником, которые позволяют работать как охлаждение, так и обогрев более интенсивно. Обычно такой данную модель устанавливают под окнами, чтобы компенсировать потери тепла через окна.

Описание

GDU-P-06-SS — бескорпусной фанкойл горизонтального типа для скрытой установки с 4-х трубным теплообменником, пленумом и фильтром EU-2. Свободный напор — 30Па.



Технические характеристики

GDU-P-06-SS
Расход воздуха, [мз/ч]	Высокая скорость	(H)	1030
	Средняя скорость	(S)	765
	Низкая скорость	(L)	510
Мощность	Полная холодопроизводительность, [кВт]	(H)	5.84
		(S)	5.20
		(L)	4.40
	Явная холодопроизводительность [кВт]	(H)	4.09
		(S)	3.54
		(L)	2.90
	Расход воды [л/мин]		16.7
	Падение давления воды [кПа]		39.8
	Теплопроизводительность [кВт]		5.50
	Расход воды [л/мин]		7.9
	Падение давления воды [кПа]		17.1
Уровень звукового давления [дБ (А)]	Высокая скорость	(H)	47
	Средняя скорость	(S)	45
	Низкая скорость	(L)	43
Вентилятор	Тип		Двухстороннего всасывания с загнутыми вперед лопатками
	Количество		2
Электродвигатель	Тип		3-х скоростной
	Количество		1
	Электропитание		1ф ~ 220 В — 50 Гц / 60 Гц
	Потребляемая мощность [Вт]		110
Теплообменник	Тип		Медная труба / Алюминиевое оребрение
	Рядность		4 (3 ряда — охлаждение, 1ряд — нагрев)
	Живое сечение [м2]		0.18
	Рабочее давление		Опрессовка: 1.6 МПа
Присоединительные размеры	Вход		вн. 3/4'' (охлаждение) вн. 1/2'' (нагрев)
	Выход		вн. 3/4'' (охлаждение) вн. 1/2'' (нагрев)
	Дренаж		нар. 3/4''
Наружные размеры, [мм]	Высота		230
	Ширина		530
	Длинна		1455
Вес	Без пленума		28.8





Указанные параметры определены при следующих технических условиях:

Холодопроизводительность: температура воздуха в помещении 27 °С (по сухому термометру) / 19,5 °С (по мокрому термометру); Температура воды 7 °С / 12 °С (вход/выход).

Теплопроизводительность: температура воздуха в помещении 21 °С; температура воды 60 °С / 50 °С (вход/выход). Параметры тепло/холодопроизводительности определены при равных значениях расхода воды. Звуковая мощность определена испытаниями в шумовой лаборатории при фоновом уровне шума 17 дБ (А).



Рабочие характеристики

Охлаждение Модель Twi [°C]   Qw [л/м]   dpw [кПа]   Tai DB24°C WB17°C Tai DB25°C WB18°C Tai DB26°C WB19°C Tai DB27°C WB19.5°C Tai DB28°C WB21°C   Pfs Pf Pfs Pf Pfs Pf Pfs Pf Pfs Pf     10 16.31 3760 4680 3870 5110 3990 5540 4180 5790 4190 6460   5 15 33.02 4000 5230 4140 5720 4280 6240 4490 6520 4530 7310   20 54.47 4150 5540 4310 6080 4450 6640 4670 6930 4730 7820     25 80.31 4250 5750 4410 6310 4670 6900 4790 7220 4860 8150     10 16.31 3600 4340 3720 4760 3840 5190 4040 5430 4050 6090   6 15 33.02 3830 4850 3970 5330 4110 5830 4320 6110 4360 6900   20 54.47 3960 5140 4120 5660 4270 6210 4490 6510 4550 7370     25 80.31 4050 5330 4220 5880 4380 6460 4600 6770 4670 7690     10 16.31 3440 4000 3570 4410 3690 4830 3890 5080 3910 5720   7 15 33.02 3650 4460 3800 4940 3940 5430 4150 5710 4200 6470   20 54.47 3780 4730 3940 5240 4090 5780 4310 6080 4370 6920 GDU-P-06-SS   25 80.31 3850 4900 4020 5450 4190 6010 4410 6320 4490 7220   10 16.31 3280 3660 3410 4060 3540 4480 3740 4720 3760 5350   8 15 33.02 3480 4080 3630 4550 3770 5030 3980 5300 4040 6060   20 54.47 3590 4320 3750 4830 3910 5350 4120 5650 4200 6480     25 80.31 3660 4480 3830 5010 3990 5570 4220 5870 4310 6750     10 16.31 3120 3330 3260 3720 3390 4120 3590 4370 3620 4980   9 15 33.02 3300 3700 3450 4150 3600 4630 3810 4900 3870 5630   20 54.47 3400 3910 3560 4410 3720 4920 3940 5210 4030 6020     25 80.31 3460 4050 3640 4570 3810 5110 4030 5420 4120 6280     10 16.31 2950 3210 3100 3370 3240 3770 3430 4010 3480 4610   10 15 33.02 3120 3320 3280 3760 3430 4220 3640 4500 3710 5210   20 54.47 3210 3510 3380 3980 3540 4490 3760 4780 3850 5570     25 80.31 3270 3630 3440 4140 3620 4660 3840 4960 3940 5800

Нагрев Модель Qw [л/м] dpw [кПа] Tai DB18°C Tai DB20°C Twi Twi 40 45 50 55 60 70 80 40 45 50 55 60 70 80 GDU-P-06-SS 6 38.4 2714 3330 3947 4564 5180 6414 7647 2467 3084 3700 4317 4934 6167 7401 8 64.6 2875 3528 4181 4834 5487 6794 8101 2613 3267 3920 4573 5226 6533 7840 10 96.9 2980 3658 4335 5012 5690 7044 8399 2709 3387 4064 4742 5419 6773 8128 12 135.2 3055 3750 4444 5135 5833 7222 8611 2778 3472 4167 4861 5555 6944 8333

Модель	Qw [л/м]	dpw [кПа]	Tai DB21°C							Tai DB22°C
			Twi							Twi
			40	45	50	55	60	70	80	40	45	50	55	60	70	80
GDU-P-06-SS	6	38.4	2344	2960	3577	4194	4810	6044	7277	2220	2837	3454	4070	4687	5921	7154
	8	64.6	2483	3136	3789	4442	5096	6402	7709	2352	3005	3658	4312	4965	6272	7578
	10	96.9	2574	3251	3929	4606	5283	6638	7993	2438	3115	3793	4471	5148	6503	7857
	12	135.2	2639	3333	4028	4722	5417	6805	8194	2500	3194	3889	4583	5278	6667	8055



Обозначения:

Twi — температура воды на входе [°C];

Qw — расход воды [л/мин];

dpw — падение давления [кПа];

Tai — температура воздуха на входе [°C];

Pf — полная холодопроизводительность [кВт];

Pfs — явная холодопроизводительность [кВт];

DB — температура по сухому термометру [°C];

WB — температура по влажному термометру [°С].
