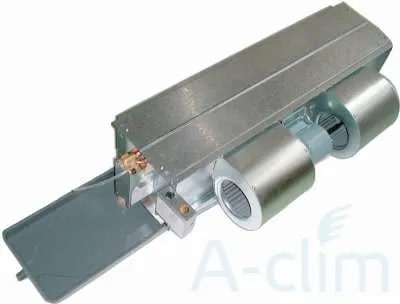

Фанкойл GENERAL CLIMATE бескорпусной с 2-х трубным теплообменником GDU-V-12-SS
- Производитель:
- General Climate: кондиционеры и комплектующие
- Охлаждение (кВт):
- 11.20
- Обогрев (кВт):
- 18.70
Бескорпусной фанкойл GENERAL CLIMATE канального типа используется для кондиционирования воздуха помещений различных площадей и форм.
Такие фанкойлы обладают более высоким статическим напором и большой мощностью.
Он характеризуется компактным размером и небольшим весом, благодаря чему легко монтируется в меж потолочном пространстве. Данный способ установки позволяет освободить дополнительное место и скрыть основной объем оборудования от глаз.
Главным отличием фанкойла является то, что он использует в качестве хладоносителя воду, а не фреон, применяющийся в обычных кондиционерах.
Благодаря специальной конструкции вентилятор обеспечивает необходимый статический напор, обладая при этом низким уровнем шума. Отсутствие агрессивных хладагентов и дорогих фреоновых коммуникаций позволяет значительно экономить при использовании фанкойла.
Фанкойл оснащены фильтром, который обеспечивает необходимую очистку воздуха в помещение.
Данную модель можно использовать в различных помещениях, за счет наличия огромного модельного ряда, многообразных опций и высокой эффективности.
GDU-V-12-SS — бескорпусной фанкойл горизонтального типа для скрытой установки с 2-х трубным теплообменником, пленумом и фильтром EU-2.Свободный напор — 30Па.
GDU-V-12-SS |
|||
Расход воздуха, [мз/ч] |
Высокая скорость |
(H) |
2040 |
Средняя скорость |
(S) |
1530 |
|
Низкая скорость |
(L) |
1020 |
|
Мощность |
Полная холодопроизводительность, [кВт] |
(H) |
11.20 |
(S) |
9.97 |
||
(L) |
8.43 |
||
Явная холодопроизводительность [кВт] |
(H) |
8.46 |
|
(S) |
7.32 |
||
(L) |
6.00 |
||
Теплопроизводительность [кВт] |
(H) |
18.70 |
|
(S) |
15.71 |
||
(L) |
12.26 |
||
Расход воды [л/мин] |
32.5 |
||
Падение давления воды [кПа] |
28.0 |
||
Уровень звукового давления [дБ (А)] |
Высокая скорость |
(H) |
52 |
Средняя скорость |
(S) |
50 |
|
Низкая скорость |
(L) |
48 |
|
Вентилятор |
Тип |
Двухстороннего всасывания с загнутыми вперед лопатками |
|
Количество |
4 |
||
Электродвигатель |
Тип |
3-х скоростной |
|
Количество |
2 |
||
Электропитание |
1ф ~ 220 В — 50 Гц / 60 Гц |
||
Потребляемая мощность [Вт] |
211 |
||
Теплообменник |
Тип |
Медная труба / Алюминиевое оребрение |
|
Рядность |
3 |
||
Живое сечение [м2] |
0.31 |
||
Рабочее давление |
Опрессовка: 1.6 МПа |
||
Присоединительные размеры |
Вход |
вн. 3/4'' |
|
Выход |
вн. 3/4'' |
||
Дренаж |
нар. 3/4'' |
||
Наружные размеры, [мм] |
Высота |
230 |
|
Ширина |
530 |
||
Длинна |
2055 |
||
Вес |
Без пленума |
44.0 |
Указанные параметры определены при следующих технических условиях:
Холодопроизводительность: температура воздуха в помещении 27 °С (по сухому термометру) / 19,5 °С (по мокрому термометру); Температура воды 7 °С / 12 °С (вход/выход).
Теплопроизводительность: температура воздуха в помещении 21 °С; температура воды 60 °С / 50 °С (вход/выход). Параметры тепло/холодопроизводительности определены при равных значениях расхода воды. Звуковая мощность определена испытаниями в шумовой лаборатории при фоновом уровне шума 17 дБ (А).
Охлаждение |
|
Twi [°C]
|
Qw [л/м]
|
dpw [кПа]
|
Tai DB24°C |
Tai DB25°C |
Tai DB26°C |
Tai DB27°C |
Tai DB28°C |
|||||
Модель |
WB17°C |
WB18°C |
WB19°C |
WB19.5°C |
WB21°C |
||||||||
|
Pfs |
Pf |
Pfs |
Pf |
Pfs |
Pf |
Pfs |
Pf |
Pfs |
Pf |
|||
|
|
25 |
26.40 |
7700 |
9760 |
7950 |
10600 |
8190 |
11590 |
8590 |
12100 |
8620 |
13520 |
|
5 |
30 |
36.89 |
7910 |
10230 |
8180 |
11180 |
8430 |
12180 |
8860 |
12720 |
8910 |
14620 |
|
35 |
48.95 |
8080 |
10600 |
8360 |
11600 |
8630 |
12640 |
9060 |
13210 |
9140 |
14830 |
|
|
|
40 |
62.54 |
8210 |
10880 |
8510 |
11920 |
8790 |
13000 |
9220 |
13580 |
9310 |
15280 |
|
|
25 |
26.40 |
7370 |
9050 |
7630 |
9930 |
7870 |
10840 |
8280 |
11360 |
8320 |
12750 |
|
6 |
30 |
36.89 |
7570 |
9480 |
7850 |
10430 |
8110 |
11390 |
8520 |
11940 |
8590 |
13440 |
|
35 |
48.95 |
7720 |
9820 |
8020 |
10800 |
8290 |
11830 |
8710 |
12390 |
8800 |
13990 |
|
|
|
40 |
62.54 |
7850 |
10080 |
8150 |
11110 |
8430 |
12170 |
8860 |
12750 |
8970 |
14410 |
|
|
25 |
26.40 |
7050 |
8340 |
7310 |
9210 |
7570 |
10100 |
7970 |
10600 |
8020 |
11970 |
|
7 |
30 |
36.89 |
7220 |
8740 |
7510 |
9650 |
7780 |
10610 |
8190 |
11150 |
8280 |
12620 |
|
35 |
48.95 |
7370 |
9040 |
7660 |
10010 |
7950 |
11010 |
8370 |
11580 |
8470 |
13140 |
|
GDU-V-12-SS |
|
40 |
62.54 |
7480 |
9290 |
7780 |
10280 |
8080 |
11330 |
8520 |
11900 |
8630 |
13550 |
|
25 |
26.40 |
6710 |
7630 |
6990 |
8470 |
7250 |
9350 |
7650 |
9870 |
7730 |
11200 |
|
|
8 |
30 |
36.89 |
6880 |
7990 |
7170 |
8890 |
7450 |
9830 |
7870 |
10360 |
7960 |
11810 |
|
35 |
48.95 |
7010 |
8260 |
7310 |
9210 |
7610 |
10910 |
8030 |
10750 |
8150 |
12180 |
|
|
|
40 |
62.54 |
7110 |
8490 |
7430 |
9460 |
7720 |
10490 |
8160 |
11070 |
8290 |
12660 |
|
|
25 |
26.40 |
6380 |
6930 |
6670 |
7750 |
6940 |
8620 |
7350 |
9110 |
7340 |
10420 |
|
9 |
30 |
36.89 |
6530 |
7250 |
6830 |
8120 |
7120 |
9040 |
7540 |
9580 |
7640 |
10990 |
|
35 |
48.95 |
6650 |
7490 |
6960 |
8420 |
7260 |
9380 |
7690 |
9930 |
7810 |
11430 |
|
|
|
40 |
62.54 |
6740 |
7690 |
7070 |
8640 |
7370 |
9640 |
7800 |
10220 |
7950 |
11780 |
|
|
25 |
26.40 |
6050 |
6220 |
6340 |
7030 |
6620 |
7880 |
7030 |
8370 |
7130 |
9650 |
|
10 |
30 |
36.89 |
6180 |
6510 |
6490 |
7370 |
6790 |
8270 |
7210 |
8790 |
7330 |
10170 |
|
35 |
48.95 |
6290 |
6730 |
6610 |
7620 |
6920 |
8510 |
7350 |
9110 |
7480 |
10580 |
|
|
|
40 |
62.54 |
6370 |
6890 |
6700 |
7830 |
7020 |
8810 |
7450 |
9380 |
7610 |
10890 |
Нагрев |
Модель |
Qw [л/м] |
dpw [кПа] |
Tai DB18°C |
Tai DB20°C |
||||||||||||
Twi |
Twi |
|||||||||||||||
40 |
45 |
50 |
55 |
60 |
70 |
80 |
40 |
45 |
50 |
55 |
60 |
70 |
80 |
|||
GDU-V-12-SS |
25 |
22.88 |
10170 |
12480 |
14790 |
17100 |
19140 |
24200 |
28600 |
9240 |
11550 |
13860 |
16170 |
18480 |
23100 |
27720 |
30 |
31.98 |
10450 |
12830 |
15200 |
17580 |
19950 |
24700 |
29450 |
9500 |
11880 |
14250 |
16630 |
19000 |
23750 |
28500 |
|
35 |
42.43 |
10670 |
13090 |
15510 |
17930 |
20360 |
25200 |
30050 |
9700 |
12120 |
14540 |
16970 |
19390 |
24230 |
29080 |
|
40 |
54.21 |
10830 |
13290 |
15750 |
18210 |
20670 |
25590 |
30510 |
9840 |
12300 |
14760 |
17220 |
19680 |
24600 |
29520 |
|
|
||||||||||||||||
Модель |
Qw [л/м] |
dpw [кПа] |
Tai DB21°C |
Tai DB22°C |
||||||||||||
Twi |
Twi |
|||||||||||||||
40 |
45 |
50 |
55 |
60 |
70 |
80 |
40 |
45 |
50 |
55 |
60 |
70 |
80 |
|||
GDU-V-12-SS |
25 |
22.88 |
8780 |
11090 |
13400 |
15710 |
18020 |
22640 |
27260 |
8320 |
10630 |
12940 |
15250 |
17560 |
22180 |
26800 |
30 |
31.98 |
9030 |
11400 |
13780 |
16150 |
18530 |
23280 |
28030 |
8550 |
10930 |
13300 |
15680 |
18050 |
22800 |
27550 |
|
35 |
42.43 |
9210 |
11630 |
14060 |
16480 |
18900 |
23750 |
28590 |
8730 |
11150 |
13570 |
16000 |
18420 |
23260 |
28110 |
|
40 |
54.21 |
9350 |
11810 |
14270 |
16730 |
19190 |
24110 |
19030 |
8860 |
11320 |
13780 |
16240 |
18700 |
23620 |
28540 |
Twi — температура воды на входе [°C];
Qw — расход воды [л/мин];
dpw — падение давления [кПа];
Tai — температура воздуха на входе [°C];
Pf — полная холодопроизводительность [кВт];
Pfs — явная холодопроизводительность [кВт];
DB — температура по сухому термометру [°C];
WB — температура по влажному термометру [°C].
