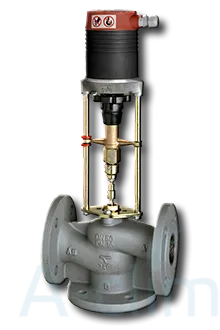

CV216 GG 16PN (60-235-150)

Производитель:
Tour & Andersson
38 427 руб.
Купить
Двух и трех ходовой клапан, DN 15-150 чугун, используется в системах отопления, водоснабжениях, вентиляции и кондиционирования. Двухходовой имеет 2 патрубка входной и выходной, трехходовой имеет 3 патрубка, принцип основан на смешении и разделении потоков. Доступны в исполнении с размерами до DN 150, номинальное давление PN 6 и PN 16, фланцевое присоединение. Особенности регулирующих клапанов: встроенный микропроцессор, многофункциональный и настраиваемый, прост в работе. Большой ассортимент приводов, с различным усилием и скоростью - легко взаимозаменяемые. Очень большой ассортимент приводов, герметично закрыт в каждом своем положении. Установка: механизм клапана может быть поврежден примесями, протекающие в трубопроводной сети. Настоятельно рекомендуем использовать фильтры и сепараторы в гидравлической системе.

Технические характеристики:

Область применения:

Системы тепло- и холодоснабжения

Функция:

CV206/216 GG: 2-ходовой регулирующий клапан
CV306/316 GG: 3-ходовой смесительный регулирующий клапан

Характеристики:

CV206/216 GG: Равнопроцентная регулирующая характеристика.
CV306/316 GG: A–AB Равнопроцентная регулирующая характеристика. B–AB Линейная характеристика.

Диапазон размеров:

CV206/306 GG: DN 15-100
CV216/316 GG: DN 15-150

Номинальное давление:

CV206/306 GG: PN 6
CV216/316 GG: PN 16

Температура:

Макс. рабочая температура: 150°C (При температурах выше 130°C клапаны должны быть установлены в горизонтальном положении)
Мин. рабочая температура: 0°C (Пригодны для использования в воде с антифризом при температуре до -10°C)
(По вопросам использования при более низких и высоких температурах (до 200°C) и номинальном давлении PN 25-40 обращайтесь в компанию "Pascal-Engineering".)

Приводы:

MC55, MC65, MC100, MC160, MC161, MC250, MC400, MC500, MC1000, MC100FSE или MC100FSR.

Материал:

Корпус: Чугун EN-JL1040
Плунжер: Латунь CW614N (DN 125-150 Хромоникелевая сталь)
Шток: Хромомолибденовая сталь 1.4122
Уплотнение штока: прокладки из EPDM каучука

Маркировка:

PN, DN и указание направления потока.
(в трехходовых клапанах маркируются также каналы - A, B, AB)

Тип соединения:

Фланцы в соответствии с требованиями EN 1092-2 тип 21.

Монтажный размер: В соответствии с EN 558-1, основной ряд 1.
Класс герметичности: EN 1349, протечка через седло клапана VI G 1 (герметичное уплотнение)

Макс. высота подъема штока:

DN 15-50: 14 мм
DN 65: 20 мм
DN 65-100: 30 мм
DN 125-150: 50 мм

Минимальная регулировочная способность:

DN 15: 50:1
DN 20-150: 100:1

DN
D
D1
L
B
Кол-во
болтов
Kvs
Kg
№ изделия
15
65
95
130
14
4 x Ø14
0,63
4,1
60-235-115
15
65
95
130
14
4 x Ø14
1,25
4,1
60-235-215
15
65
95
130
14
4 x Ø14
1,6
4,1
60-235-315
15
65
95
130
14
4 x Ø14
2,5
4,1
60-235-415
15
65
95
130
14
4 x Ø14
4
4,1
60-235-515
20
75
105
150
16
4 x Ø14
5
5,3
60-235-120
20
75
105
150
16
4 x Ø14
6,3
5,3
60-235-220
25
85
115
160
16
4 x Ø14
8
6,6
60-235-125
25
85
115
160
16
4 x Ø14
10
6,6
60-235-225
32
100
140
180
18
4 x Ø18
12,5
10,0
60-235-132
32
100
140
180
18
4 x Ø18
16
10,0
60-235-232
40
110
150
200
18
4 x Ø18
20
11,8
60-235-140
40
110
150
200
18
4 x Ø18
25
11,8
60-235-240
50
125
165
230
20
4 x Ø18
31,5
15,3
60-235-150
50
125
165
230
20
4 x Ø18
40
15,3
60-235-250
65 1
145
185
290
20
4 x Ø18
50
24,8
60-235-165
65 1
145
185
290
20
4 x Ø18
63
24,8
60-235-265
65 2
145
185
290
20
4 x Ø18
50
24,8
60-235-365
65 2
145
185
290
20
4 x Ø18
63
24,8
60-235-465
80
160
200
310
22
8 x Ø18
80
29,8
60-235-180
80
160
200
310
22
8 x Ø18
100
29,8
60-235-280
100
180
220
350
24
8 x Ø18
125
42,9
60-235-190
100
180
220
350
24
8 x Ø18
160
42,9
60-235-290
125
210
250
400
26
8 x Ø18
250
61,2
60-235-491
150
240
285
480
26
8 x Ø22
315
89,2
60-235-392
