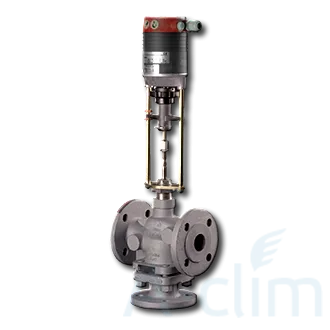

CV216 16PN (60-236-395)

Производитель:
Tour & Andersson
цена по запросу
Позвоните нам
Двух и трех ходовой клапан, DN 15-150 чугун, используется в системах отопления, водоснабжениях, вентиляции и кондиционирования. Двухходовой имеет 2 патрубка входной и выходной, трехходовой имеет 3 патрубка, принцип основан на смешении и разделении потоков. Доступны в исполнении с размерами до DN 150, номинальное давление PN 6 и PN 16, фланцевое присоединение. Особенности регулирующих клапанов: встроенный микропроцессор, многофункциональный и настраиваемый, прост в работе. Большой ассортимент приводов, с различным усилием и скоростью - легко взаимозаменяемые. Очень большой ассортимент приводов, герметично закрыт в каждом своем положении. Установка: механизм клапана может быть поврежден примесями, протекающие в трубопроводной сети. Настоятельно рекомендуем использовать фильтры и сепараторы в гидравлической системе.

Технические характеристики:

Область применения:

Охлажденная и горячая вода с макс. 50% антифриза и антикоррозийного состава: гликоль, гликоль этилового спирта, моноэтиловый спирт, этил, метанол, глицерин, антифриз "Antifrogen® N+L", среда на основе минерального масла, пара, нефтепродуктов, кислот и щелочи.

Функция:

CV216/225/240S/240E: 2-ходовой регулирующий клапан
CV316/325/340S/340E: 3-ходовой смесительный или разделительный клапан

Характеристики:

CV 216/225/240S/240E:
DN 15-50: равнопроцентная пропускная характеристика (выборочно: линейная характеристика).
DN 65-300: равнопроцентная пропускная характеристика (выборочно: линейная характеристика)
Перфорированный плунжер: равнопроцентная пропускная характеристика (выборочно: линейная характеристика).
CV 316/325/340S/340E:
DN 15-40: А-АВ равнопроцентная пропускная характеристика (выборочно: линейная характеристика), В-АВ линейная характеристика.
DN 50-300: А-АВ равнопроцентная пропускная характеристика (выборочно: линейная характеристика), В-АВ линейная характеристика.

Диапазон размеров:

CV216: DN 125-300
CV316: DN 15-300
CV225/325: DN 15-200
CV240/340S, CV240/340E: DN 15-300

Номинальное давление:

CV216/316: PN 16
CV225/325: PN 16/25/40
CV225/325 (DN 150): PN 16/25
CV225/325 (DN 200): PN 16
CV240S/340S: PN 16/25/40
CV240E/340E: PN 16/25/40

Температура:

Макс. рабочая температура: 180°C
Мин. рабочая температура: 0°C
По вопросам более низких и высоких температурах (-30°C – 350°C) обращайтесь в компанию "Pascal-Engineering".

Приводы:

MC103, MC163, MC253, MC403, MC503, MC1003 или MC1503.

1) В связи с заменой материала мы оставляем за собой право поставлять клапаны, изготовленные с большим включением сфероидального графита EN-JS1024.
2) Только при условии применения дополнительного сальника или уплотнением штока с сильфоном из нержавеющей стали.

Материал:

Корпус:
CV216/3161): Чугун EN-JL1040
CV225/325: Ковкий чугуе EN-JS1024
CV240S/340S: Сталь 1.0619+N
CV240E/340E: Нержавеющая сталь 1.4408
Плунжер: Хромоникелевая сталь 1.4057. CV240E/340E: Хромоникелевая сталь 1.4571.
Шток: Хромомолибденовая сталь 1.4122. CV240E/340E: Хромоникелевая сталь 1.4571.
Уплотнение штока:
Уплотнительные кольца из EPDM: 0 - 180°C (Охлажденная и горячая: вода с макс. 50% антифриза и антикоррозийного
состава: гликоль, гликоль этилового спирта, моноэтиловый спирт, этил, метанол, глицерин, антифриз "Antifrogen® N+L).
Уплотнительные кольца из фторкаучука: 0 - 200°C (среда на основе минерального масла).
Уплотнительные кольца из фторполимера "Fluoraz®": 0 - 200°C (горячая вода, пар, нефтепродукты, кислоты, щелочь).
Графитная набивка 2): 0 - 350°C (горячая вода, пар, нефтепродукты, кислоты, щелочь).

Маркировка:

TA, PN, DN и указатель направления потока.
(в случае 3-ходовых клапанов маркируются также каналы - A, B, AB)

Тип соединения:

CV216/225/316/325: Фланцы согласно EN 1092-2, тип 21.
CV240S/240E/340S/340E: Фланцы согласно EN 1092-1, тип 21.

Монтажный размер: В соответствии с EN 558-1, основной ряд 1.
Класс герметичности: EN 1349 - протечка через седло клапана IV L1 (≤ 0.01% от значения Kvs).

Макс. высота подъема штока:

DN 15-40: 20 мм
DN 50-65: 30 мм
DN 80-100: 50 мм
DN 125-200: 60 мм
DN 250-300: 80 мм

Минимальная регулировочная способность:

≥50:1

DN
D
D1
Кол-во болтов
L
B
Kvs
Kg
№ изделия
125
210
250
8 x Ø18
400
24
125
61
60-236-191
125
210
250
8 x Ø18
400
24
160
61
60-236-291
125
210
250
8 x Ø18
400
24
200
61
60-236-391
125
210
250
8 x Ø18
400
24
250
61
60-236-491
150
240
285
8 x Ø22
480
24
200
93
60-236-192
150
240
285
8 x Ø22
480
24
250
93
60-236-292
150
240
285
8 x Ø22
480
24
315
93
60-236-392
150
240
285
8 x Ø22
480
24
400
93
60-236-492
200
295
340
12 x Ø22
600
30
315
230
60-236-193
200
295
340
12 x Ø22
600
30
400
230
60-236-293
200
295
340
12 x Ø22
600
30
500
230
60-236-393
200
295
340
12 x Ø22
600
30
630
230
60-236-493
250
355
405
12 x Ø26
730
32
400
290
60-236-194
250
355
405
12 x Ø26
730
32
500
290
60-236-294
250
355
405
12 x Ø26
730
32
630
290
60-236-394
250
355
405
12 x Ø26
730
32
800
290
60-236-494
250
355
405
12 x Ø26
730
32
1000
290
60-236-994
300
410
460
12 x Ø26
850
32
630
380
60-236-195
300
410
460
12 x Ø26
850
32
800
380
60-236-295
300
410
460
12 x Ø26
850
32
1000
380
60-236-395
300
410
460
12 x Ø26
850
32
1250
380
60-236-495
