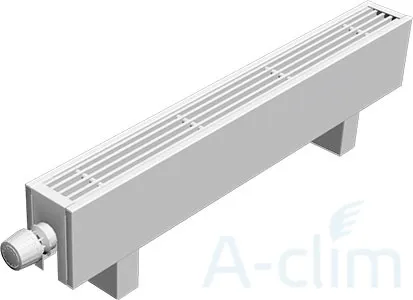

SPL Basic FM 14 20/14/210-4/1

Производитель:
SPL
20 640 руб.
Купить

Описание:
Напольные конвекторы с естественной конвекцией SPL Basic FM — лучшее решение для зданий с низкими подоконниками и большими окнами. Они предназначены для обогрева помещений с эркерами, где установка внутрипольных конвекторов является нецелесообразной или нежелательной. Отопительные приборы SPL Basic FM — также отличное решение для зданий с высокими теплопотерями, широкая линейка оборудования удовлетворит требованиям даже самых компактных интерьеров.
Напольные отопительные приборы линейки SPL Basic FM разделяются на два типа: боковое подключения или нижнее. Прибор модели SPL Basic FM устроен так, что он может быть подключен к отопительной системе как с левой стороны, так и с правой. Необходимо лишь повернуть корпус нужной стороной. Конвекторы отличает простота и надежность конструкций.

Спецификация
Высота конвектора H (см)  9, 15, 20, 30, 40, 50
Ширина B (см) 10, 14, 18, 24
Длина L (см) 60 — 240 (шаг 10 см)
Тепловая мощность
при Δt = 50 °С
376 — 9356 Вт
max Pраб 1,5 Мпа
max tраб 120 °С
Соединительная резьба внутренняя G 1/2

СХЕМА ПОДКЛЮЧЕНИЯ НАПОЛЬНОГО КОНВЕКТОРА h = 9 — 50 см, b = 10 см



Наименование
1 Термостатическая головка М30х1.5
2 Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3 Запорный вентиль прямой G1/2»
4 Универсальная труба 16х2.2
5 Термостатический вентиль прямой G1/2» НР, G1/2» ВР

20 °С Ширина 14 [см]
H [см]
Длина L [см] t1/t2 [°С] 9 14 20 30 40 50
60 70 376 504 612 759 843 885
50 239 314 376 466 517 543
70 70 450 604 734 910 1010 1061
50 286 377 451 559 620 651
80 70 525 704 856 1061 1178 1236
50 333 439 525 651 723 759
90 70 600 804 977 1212 1345 1412
50 381 502 600 744 826 867
100 70 674 903 1098 1362 1512 1587
50 428 564 674 836 928 974
110 70 748 1003 1219 1512 1678 1762
50 475 626 748 928 1030 1082
120 70 823 1102 1341 1662 1845 1937
50 522 688 823 1021 1133 1189
130 70 897 1202 1462 1813 2012 2113
50 570 751 898 1113 1235 1297
140 70 972 1302 1583 1963 2179 2288
50 617 813 972 1205 1338 1405
150 70 1046 1402 1705 2114 2346 2464
50 664 875 1047 1298 1441 1513
160 70 1121 1502 1826 2264 2513 2639
50 711 937 1121 1390 1543 1620
170 70 1195 1601 1947 2415 2680 2814
50 759 1000 1195 1482 1645 1728
180 70 1266 1696 2062 2557 2838 2980
50 804 1059 1266 1570 1743 1830
190 70 1331 1784 2169 2690 2986 3135
50 845 1114 1332 1651 1833 1925
200 70 1397 1871 2276 2822 3132 3289
50 887 1168 1397 1732 1923 2019
210 70 1427 1952 2374 2943 3267 3430
50 925 1219 1457 1807 2006 2106
220 70 1513 2028 2466 3058 3394 3564
50 961 1266 1514 1877 2084 2188
230 70 1560 2091 2543 3153 3500 3675
50 991 1305 1561 1936 2148 2256
240 70 1601 2145 2609 3235 3591 3770
50 1016 1339 1602 1986 2204 2315
