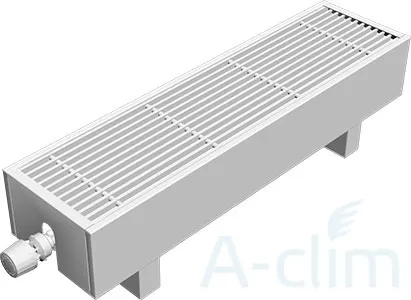

SPL Basic FM 24 9/24/60-4/2

Производитель:
SPL
11 788 руб.
Купить

Описание:
Напольные конвекторы с естественной конвекцией SPL Basic FM — лучшее решение для зданий с низкими подоконниками и большими окнами. Они предназначены для обогрева помещений с эркерами, где установка внутрипольных конвекторов является нецелесообразной или нежелательной. Отопительные приборы SPL Basic FM — также отличное решение для зданий с высокими теплопотерями, широкая линейка оборудования удовлетворит требованиям даже самых компактных интерьеров.
Напольные отопительные приборы линейки SPL Basic FM разделяются на два типа: боковое подключения или нижнее. Прибор модели SPL Basic FM устроен так, что он может быть подключен к отопительной системе как с левой стороны, так и с правой. Необходимо лишь повернуть корпус нужной стороной. Конвекторы отличает простота и надежность конструкций.

Спецификация
Высота конвектора H (см)  9, 15, 20, 30, 40, 50
Ширина B (см) 10, 14, 18, 24
Длина L (см) 60 — 240 (шаг 10 см)
Тепловая мощность
при Δt = 50 °С
376 — 9356 Вт
max Pраб 1,5 Мпа
max tраб 120 °С
Соединительная резьба внутренняя G 1/2

СХЕМА ПОДКЛЮЧЕНИЯ НАПОЛЬНОГО КОНВЕКТОРА h = 9 — 50 см, b = 24 см



Наименование
1 Термостатическая головка М30х1.5
2 Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3 Запорный вентиль прямой G1/2»
4 Универсальная труба 16х2.2
5 Термостатический вентиль прямой G1/2» НР, G1/2» ВР

20 °С Ширина 24 [см]
H [см]
Длина L [см] t1/t2 [°С] 9 15 20 30 40 50
60 70 660 1007 1219 1462 1579 1958
50 409 639 761 913 986 1223
70 70 792 1207 1461 1753 1893 2347
50 486 766 912 1094 1182 1466
80 70 923 1407 1703 2043 2207 2736
50 566 893 1063 1276 1378 1708
90 70 1054 1607 1945 2334 2520 3125
50 647 1020 1214 1457 1573 1951
100 70 1185 1806 2186 2623 2833 3513
50 727 1147 1365 1638 1769 2193
110 70 1315 2005 2426 2911 3144 3899
50 807 1273 1515 1818 1963 2434
120 70 1446 2205 2668 3201 3458 4287
50 888 1400 1666 1999 2159 2677
130 70 1577 2405 2910 3491 3771 4676
50 968 1627 1817 2180 2354 2919
140 70 1708 2604 3151 3781 4084 5064
50 1048 1653 1967 2361 2550 3162
150 70 1839 2804 3393 4071 4397 5452
50 1129 1780 2118 2542 2475 3404
160 70 1969 3003 3634 4360 4709 5839
50 1209 1907 2269 2722 2940 3646
170 70 2100 3203 3875 4650 5022 6228
50 1289 2034 2419 2903 3136 3888
180 70 2224 3392 4104 4925 5319 6595
50 1365 2153 2562 3075 3321 4118
190 70 2340 3568 4317 5181 5595 6938
50 1436 2265 2695 3235 3493 4332
200 70 2454 3743 4529 5435 5869 7278
50 1507 2376 2828 3393 3665 4544
210 70 2560 3904 4724 5668 6122 7591
50 1562 2479 2949 3539 3822 4739
220 70 1633 4056 4908 5889 6361 7887
50 1622 2575 3064 3677 3971 4924
230 70 1683 4182 5060 6072 6558 8132
50 1673 2655 3159 3791 4094 5077
240 70 1727 4291 5192 6230 6728 8343
50 1716 2724 3241 3890 4201 5209
