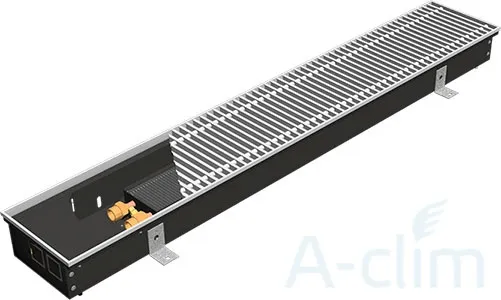

SPL Instyle NC 20-9-150

Производитель:
SPL
10 370 руб.
Купить

Внутрипольные конвекторы SPL Instyle NC — инновационное решение современных построек с панорамным остеклением, витражами, помещений со стеклянными дверьми, встроенными балконами и лоджиями. Они предназначены для обогрева помещений, в которых используется отопительные приборы, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов.
Для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет увеличить пространство помещения и задумать самые крутые дизайнерские решения.

Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 20 [см]

Наименование
1 Электротермический сервопривод
2 Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3 Удлинитель Valtec VTr.197 1/2»x30 HB
4 Запорный вентиль угловой G1/2»
5 Универсальная труба 16х2.2
6 Термостатический вентиль прямой G1/2» НР, G1/2» ВР
7 Запорный вентиль прямой G1/2»

Тепловая мощность Q [ВТ]:

20 °С Ширина 20 [см]
Глубина H [см]
Длина L [см] t1/t2 [ °С ] 7 9 10 11 13 15
70 95/85 114 144 158 178 210 233
75/65 71 90 99 109 129 143
80 95/85 146 184 203 228 269 298
75/65 91 115 127 140 165 183
90 95/85 176 221 244 274 324 359
75/65 110 138 152 168 199 221
100 95/85 205 258 285 320 378 419
75/65 128 161 178 196 232 257
110 95/85 235 295 326 366 432 480
75/65 147 184 204 225 265 295
120 95/85 265 333 367 413 487 541
75/65 165 208 229 253 299 332
130 95/85 294 370 409 459 542 601
75/65 184 231 255 282 333 369
140 95/85 324 408 450 505 596 662
75/65 202 254 281 310 366 406
150 95/85 354 445 491 552 651 723
75/65 221 278 307 339 400 444
160 95/85 284 483 533 598 706 784
75/65 240 301 333 367 434 481
170 95/85 413 520 574 644 760 844
75/65 258 324 358 396 467 518
180 95/85 443 557 615 691 815 905
75/65 277 348 384 424 500 555
190 95/85 473 595 656 737 870 965
75/65 295 371 410 452 534 593
200 95/85 503 632 698 784 925 1026
75/65 314 395 436 481 568 630
210 95/85 532 670 739 830 979 1087
75/65 332 418 461 510 601 667
220 95/85 562 707 780 836 1034 1148
75/65 351 441 487 538 635 705
230 95/85 592 744 821 922 1088 1208
75/65 369 465 513 566 688 742
240 95/85 621 782 863 969 1143 1269
75/65 388 488 539 595 702 779
250 95/85 651 819 904 1015 1198 1330
75/65 407 511 564 623 736 817
260 95/85 1062 1253 1390
75/65 652 769 854
270 95/85 1108 1308 1451
75/65 680 803 891
280 95/85 1154 1362 1512
75/65 709 836 928
290 95/85 1200 1417 1572
75/65 737 870 965
300 95/85 1247 1471 1633
75/65 765 903 1002
310 95/85 1292 1525 1693
75/65 793 936 1039
320 95/85 1338 1578 1752
75/65 821 969 1076
330 95/85 1382 1631 1810
75/65 848 1001 1111
340 95/85 1426 1682 1867
75/65 875 1033 1146
350 95/85 1468 1733 1923
75/65 901 1064 1181
