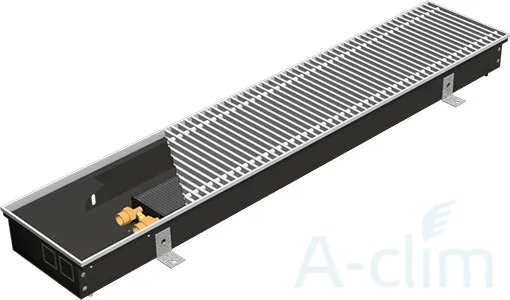

SPL Instyle NC 24-9-150

Производитель:
SPL
10 657 руб.
Купить

Внутрипольные конвекторы SPL Instyle NC — инновационное решение для современных интерьеров с панорамным остеклением, витражами, а также помещений со стеклянными дверьми, встроенными балконами и лоджиями. Конвекторы предназначены для обогрева помещений, в которых позволяется применение отопительных приборов, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов. Конвенкторы линейки SPL могут быть применены для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет значительно расширить рабочее пространство и претворить в жизнь самые оригинальные и необычные дизайнерские решения.

Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 24 [см]

Наименование
1 Электротермический сервопривод
2 Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3 Удлинитель Valtec VTr.197 1/2»x30 HB
4 Запорный вентиль угловой G1/2»
5 Универсальная труба 16х2.2
6 Термостатический вентиль прямой G1/2» НР, G1/2» ВР
7 Запорный вентиль прямой G1/2»

Тепловая мощность Q [ВТ]:

20 °С Ширина 24 [см]
Глубина H [см]
Длина L [см] t1/t2 [ °С ] 7 9 10 11 13 15
70 95/85 148 187 215 242 286 315
75/65 93 116 134 149 175 193
80 95/85 190 239 276 310 366 403
75/65 119 149 172 190 224 247
90 95/85 229 288 332 373 440 485
75/65 143 180 207 229 270 298
100 95/85 267 335 387 435 513 566
75/65 167 209 242 267 315 347
110 95/85 305 384 443 498 588 648
75/65 191 240 277 306 361 398
120 95/85 344 433 500 561 662 730
75/65 215 270 312 345 407 448
130 95/85 383 481 556 624 737 812
75/65 239 301 347 383 452 498
140 95/85 421 530 612 687 811 893
75/65 263 331 382 422 498 549
150 95/85 460 579 668 751 886 976
75/65 287 361 417 461 544 599
160 95/85 499 628 725 814 960 1058
75/65 312 392 453 500 590 650
170 95/85 537 676 780 876 1034 1139
75/65 335 422 487 538 635 699
180 95/85 576 724 836 940 1109 1222
75/65 360 452 522 577 681 750
190 95/85 615 773 892 1002 1183 1303
75/65 384 483 557 615 726 800
200 95/85 653 822 949 1066 1257 1385
75/65 408 513 592 654 772 851
210 95/85 692 870 1005 1129 1332 1468
75/65 432 543 647 693 818 901
220 95/85 731 919 1061 1192 1406 1549
75/65 456 574 662 732 863 951
230 95/85 769 967 1117 1254 1480 1631
75/65 480 604 697 770 909 1001
240 95/85 808 1016 1173 1318 1555 1713
75/65 504 634 732 809 955 1052
250 95/85 817 1065 1229 1381 1630 1795
75/65 529 665 767 848 1000 1102
260 95/85 1444 1704 1877
75/65 886 1046 1152
270 95/85 1507 1778 1959
75/65 925 1092 1203
280 95/85 1570 1852 2041
75/65 964 1137 1253
290 95/85 1633 1927 2123
75/65 1002 1183 1303
300 95/85 1695 2001 2204
75/65 1041 1228 1353
310 95/85 1758 2074 2285
75/65 1079 1273 1403
320 95/85 1819 2147 2365
75/65 1117 1318 1452
330 95/85 1880 2218 2444
75/65 1154 1362 1500
340 95/85 1939 2288 2521
75/65 1190 1405 1548
350 95/85 1997 2356 2596
75/65 1226 1446 1594
