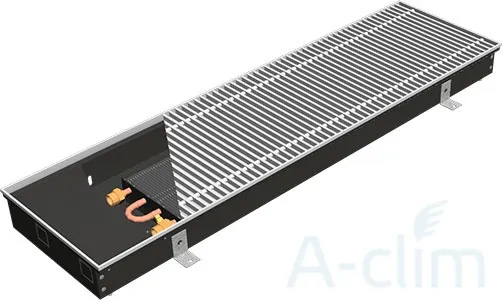

SPL Instyle NC 34-9-330

Производитель:
SPL
29 629 руб.
Купить

Внутрипольные конвекторы SPL Instyle NC — инновационное решение для современных интерьеров с панорамным остеклением, витражами, а также помещений со стеклянными дверьми, встроенными балконами и лоджиями. Конвекторы предназначены для обогрева помещений, в которых позволяется применение отопительных приборов, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов. Конвенкторы линейки SPL могут быть применены для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет значительно расширить рабочее пространство и претворить в жизнь самые оригинальные и необычные дизайнерские решения.

Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 30-34 [см]

Наименование
1 Электротермический сервопривод
2 Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3 Удлинитель Valtec VTr.197 1/2»x30 HB
4 Запорный вентиль угловой G1/2»
5 Универсальная труба 16х2.2
6 Термостатический вентиль прямой G1/2» НР, G1/2» ВР
7 Запорный вентиль прямой G1/2»

Тепловая мощность Q [ВТ]:

20 °С Ширина 34 [см]
Глубина H [см]
Длина L [см] t1/t2 [ °С ] 7 9 10 11 13 15 19
70 95/85 215 290 328 369 421 453 526
75/65 134 181 205 230 263 283 334
80 95/85 275 371 420 472 539 580 673
75/65 172 231 262 295 337 362 427
90 95/85 331 446 506 568 650 698 810
75/65 207 279 316 355 406 436 514
100 95/85 387 521 590 663 758 815 945
75/65 241 325 368 414 473 509 600
110 95/85 443 596 676 759 868 933 1082
75/65 276 372 422 474 542 582 687
120 95/85 499 672 761 855 978 1051 1219
75/65 311 419 475 534 610 656 774
130 95/85 555 747 847 951 1087 1169 1356
75/65 346 467 529 594 679 730 861
140 95/85 611 823 932 1047 1197 1287 1493
75/65 381 514 582 654 747 803 948
150 95/85 667 898 1018 1144 1307 1405 1631
75/65 416 561 636 714 816 877 1035
160 95/85 723 974 1104 1240 1418 1524 1768
75/65 451 608 689 774 885 951 1123
170 95/85 778 1049 1189 1335 1526 1641 1904
75/65 486 655 742 834 953 1024 1209
180 95/85 836 1125 1275 1432 1636 1759 2041
75/65 521 702 796 894 1022 1098 1296
190 95/85 890 1200 1360 1528 1746 1877 2178
75/65 556 749 849 954 1090 1172 1383
200 95/85 947 1276 1446 1624 1856 1995 2315
75/65 591 796 903 1014 1159 1246 1470
210 95/85 1003 1351 1532 1720 1966 2114 2452
75/65 626 844 956 1074 1228 1320 1557
220 95/85 1059 1427 1617 1816 2076 2231 2589
75/65 661 891 1010 1134 1296 1393 1644
230 95/85 1114 1502 1702 1912 2185 2349 2725
75/65 696 938 1063 1194 1364 1466 1730
240 95/85 1171 1577 1788 2008 2295 2467 2863
75/65 731 985 1116 1254 1433 1540 1818
250 95/85 1227 1653 1874 2105 2405 2585 3000
75/65 766 1032 1170 1314 1502 1614 1905
260 95/85 1283 1728 1959 2200 2515 2703 3136
75/65 801 1079 1223 1374 1570 1688 1991
270 95/85 1339 1804 2045 2297 2625 2821 3274
75/65 836 1126 1277 1434 1639 1762 2079
280 95/85 1395 1879 2130 2392 2734 2939 3410
75/65 871 1173 1330 1494 1707 1835 2165
290 95/85 1450 1954 2215 2488 2844 3057 3547
75/65 906 1220 1383 1553 1775 1908 2252
300 95/85 1506 2029 2300 2584 2953 3174 3683
75/65 940 1267 1436 1613 1844 1982 2338
310 95/85 1561 2104 2384 2679 3061 3291 3818
75/65 975 1214 1488 1673 1911 2055 2424
320 95/85 1616 2178 2468 2772 3168 3406 3952
75/65 1009 1360 1541 1731 1978 2127 2509
330 95/85 1670 2250 2550 2865 3274 3519 4083
75/65 1043 1405 1592 1789 2044 2197 2592
340 95/85 1723 2321 2631 2955 3377 3630 4212
75/65 1076 1449 1643 1845 2108 2266 2674
350 95/85 1774 2391 2709 3043 3478 3739 4338
75/65 1108 1493 1691 1900 2171 2334 2754
