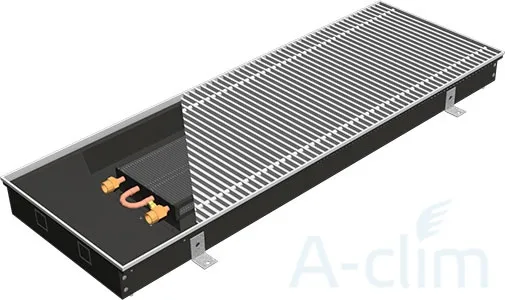

SPL Instyle NC 42-10-230

Производитель:
SPL
23 776 руб.
Купить

Внутрипольные конвекторы SPL Instyle NC — инновационное решение для современных интерьеров с панорамным остеклением, витражами, а также помещений со стеклянными дверьми, встроенными балконами и лоджиями. Конвекторы предназначены для обогрева помещений, в которых позволяется применение отопительных приборов, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов. Конвенкторы линейки SPL могут быть применены для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет значительно расширить рабочее пространство и претворить в жизнь самые оригинальные и необычные дизайнерские решения.

Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 42 [см]

Наименование
1 Электротермический сервопривод
2 Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3 Удлинитель Valtec VTr.197 1/2»x30 HB
4 Запорный вентиль угловой G1/2»
5 Универсальная труба 16х2.2
6 Термостатический вентиль прямой G1/2» НР, G1/2» ВР
7 Запорный вентиль прямой G1/2»

Тепловая мощность Q [ВТ]:

20 °С Ширина 42 [см]
Глубина H [см]
Длина L [см] t1/t2 [ °С ] 7 9 10 11 13 15 19
70 95/85 279 345 417 468 518 544 620
75/65 174 215 260 292 324 339 394
80 95/85 358 441 534 600 664 696 794
75/65 223 275 333 374 414 434 504
90 95/85 431 531 643 722 799 838 956
75/65 269 332 401 451 499 523 607
100 95/85 502 620 750 842 932 978 1115
75/65 314 387 468 526 582 610 708
110 95/85 575 710 858 964 1067 1119 1277
75/65 379 443 536 602 666 699 811
120 95/85 648 799 967 1086 1202 1261 1439
75/65 405 499 604 678 751 787 913
130 95/85 721 889 1076 1208 1337 1403 1600
75/65 450 555 672 754 835 876 1016
140 95/85 794 797 1184 1330 1472 1544 1762
75/65 496 611 739 830 919 964 1119
150 95/85 836 1069 1293 1453 1608 1686 1924
75/65 541 668 807 907 1004 1053 1222
160 95/85 940 1159 1402 1575 1744 1829 2086
75/65 587 724 875 984 1089 1142 1325
170 95/85 1012 1248 1510 1696 1877 1969 2246
75/65 632 779 943 1059 1172 1229 1426
180 95/85 1085 1338 1619 1818 2013 2111 2408
75/65 677 836 1011 1135 1257 1318 1529
190 95/85 1158 1428 1727 1940 2147 2252 2570
75/65 723 891 1078 1211 1341 1406 1631
200 95/85 1231 1518 1836 2062 2283 2394 2732
75/65 768 948 1146 1288 1425 1495 1734
210 95/85 1304 1608 1945 2185 2418 2536 2894
75/65 814 1004 1214 1364 1510 1584 1837
220 95/85 1376 1698 2053 2306 2553 2677 3055
75/65 859 1060 1282 1440 1594 1672 1940
230 95/85 1449 1787 2161 2428 2687 2818 3216
75/65 905 1116 1349 1516 1678 1760 2042
240 95/85 1522 1877 2270 2550 2823 2960 3378
75/65 950 1172 1417 1592 1762 1848 2145
250 95/85 1595 1967 2379 2673 2958 3103 3540
75/65 996 1228 1485 1669 1847 1937 2248
260 95/85 1667 2057 2488 2794 3093 3244 3701
75/65 1041 1284 1533 1745 1931 2025 2350
270 95/85 1740 2147 2597 2917 3228 3386 3863
75/65 1087 1340 1621 1821 2016 2114 2453
280 95/85 1813 2236 2705 3038 3363 3527 4024
75/65 1132 1396 1689 1897 2100 2202 2555
290 95/85 1886 2326 2813 3160 3498 3668 4185
75/65 1177 1452 1756 1973 2184 2290 2657
300 95/85 1958 2415 2921 3281 3632 3809 4346
75/65 1222 1508 1824 2049 2268 2378 2759
310 95/85 2030 2504 3028 3402 3765 3949 4505
75/65 1267 1563 1890 2124 2351 2466 2860
320 95/85 2101 2591 3134 3521 3897 4087 4663
75/65 1312 1618 1957 2198 2433 2552 2961
330 95/85 2171 2678 3239 3638 4027 4223 4818
75/65 1355 1672 2022 2271 2514 2637 3059
340 95/85 2239 2762 3341 3753 4154 4356 4971
75/65 1398 1724 2086 2343 2594 2720 3156
350 95/85 2306 2845 3441 3865 4278 4487 5119
75/65 1440 1776 2148 2413 2671 2801 3250
