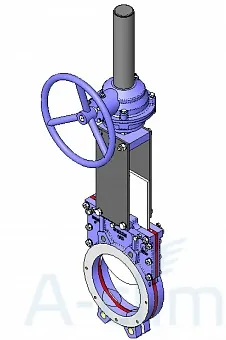

Шиберная задвижка СМО UB-011-01-2000-PN2

Производитель:
СМО (ЦМО)
14 357 414 руб.
Купить

Шиберная задвижка UB-011-01-2000 PN2 применяется в различных отраслях промышленности и эффективно решает свою задачу, работая с жидкостями без примесей и с жидкостями, в которых имеются твердые частицы. Эти устройства надежны, не подвержены сильному засорению, просты в монтаже и обслуживании. Корпус делается из чугуна, нож - из нержавеющей стали. Это обеспечивает прочность и долговечность изделий.

Конструкция и особенности задвижек UB-011-01-2000-PN2:

  • двунаправленное действие;
  • выдвижной шток;
  • корпус состоит из двух частей;
  • высокая пропускная способность при небольших перепадах давления;
  • разнообразие материалов, которые можно использовать для уплотнений;
  • управление - ручное (редуктор);
  • монтаж - между фланцами.

Технические характеристики:

  1. температура максимальная от -10 до +120 градусов;
  2. давление рабочее - 2 бар;
  3. диаметр - 2000 мм;
  4. строительная длина - 190 мм.

Сферы применения затворов:

  • производство целлюлозы и бумаги;
  • химические предприятия;
  • пищевые предприятия;
  • горное дело;
  • добыча нефти;
  • водоподготовка;
  • системы стоков;
  • транспортировка загрязненных веществ;
  • рабочей средой могут быть чистые жидкости или жидкости, имеющие твердые примеси.

Производитель

СМО

Артикул

UB-011-01-2000 PN2

Серия

Серия UB

Страна

Испания

Материал корпуса

Чугун (GGG 50)

Материал ножа

Нерж. Сталь (1.4308)

Тип управления

Редуктор

Тип штока

Выдвижной

Направление потока среды

Двухсторонний

t° (max)

120

Тип присоединения

Межфланц. (PN10)

Рабочее давление

PN2

Строительная длина (мм)

190

Диаметры

DN2000

Список стандартных компонентов

Компонент

Исполнение из чугуна

Исполнение из нержавеющей стали

1. Корпус

GGG50

CF8M

2. Нож

AISI304/DUPLEX

AISI316/DUPLEX

3. Уплотнительная рейка

AISI304

AISI316

4. Соединительное уплотнение

ЭПДМ

ЭПДМ

5. Уплотнение

ЭПДМ + Сталь

ЭПДМ + Сталь

6. Седло

---

RCH 1000

7. Опорная пластина

S275JR

S275JR

8. Гайка штока

Бронза

Бронза

9. Шток

AISI303

AISI303

10. Траверса

GGG50

GGG50

11. Гайка штока

Бронза

Бронза

12. Стопорная гайка

Сталь

Сталь

13. Маховик

GGG50

GGG50

14. Гайка

Цинк 5.6

Цинк 5.6

Зависимость рабочего давления от размеров

Размеры DN, мм

Рабочее давление, кг/см2 (Bar)



DN50 - DN250

10

DN300 и DN350

8/10

DN400 и DN450

6/10

DN500 и DN600

5/10

DN700 - DN1400

2/4/6/10

DN1600 - DN2000

2/4/6

Тип затвора

Корпус

Размер

Рабочее давление

Управление

Аксессуары

Седловое уплотнение

А - односторонний затвор

01 - чугун

проход круглый DN(50-1200)

PN 10

HW (Hand wheel) - штурвал с выдвижным штоком



SOV  - соленоид

М-металл

Т - одностронний затвор



02 - нержавеющая сталь



проход прямоугольный (200х2002000х2000)



HW (N) - штурвал с невыдвижным штоком



LS1 - механические концевые выключатели Omron D4N-1120

E - этилен-пропилен

АВ - двусторонний затвор



03 - сталь

R - ручной редуктор с выдвижным штоком

LS2 - механические концевые выключатели Telemecanique XCKM115



N -нитрил NBR

GL - двустронний затвор для абразивных сред



04 - сплавы

R (N) - ручной редуктор с невыдвижным штоком



LS3 - индуктивные концевые выключатели Telemecanique XS618BIMAL2



V -витон

L - двусторонний затвор со сквозным ножом



05 - титан

D/A - пневмопривод двойного действия



LS4 - индуктивные концевые выключатели BDC AX18/4609KS



T - тефлон PTFE

F - бункерный затвор с круглым проходом



N/O - нормально открытый односторонний пневмопривод

LS5 - индуктивные концевые выключатели P&F NBB8-18GM60-US



S - силикон

С - бункерный затвор с квадратным затвором



N/С - нормально закрытый односторонний пневмопривод

SCR - скребок

NR -натуральный каучук

D - односторонний затвор на высокие давления



ISO - ISO-фланец под электропривод с выдвижным штоком



DC - конический дефлектор

NP - неопрен

СВ - односторонний затвор на высокие давления



ISO(N) - ISO-фланец под электропривод с невыдвижным штоком



EmrHW - ручной дублер для пневмоприводов

СА - прямоугольный щитовой затвор (поверхностный)



AUMA - электропривод с выдвижным штоком



MPG- зеркальная полировка ножа

МС - прямоугольный щитовой затвор (глубинный)



AUMA(N) - электропривод с невыдвижным штоком



АH - жаростойкая покраска

MF - поворотный затвор для дымовых газов



R-AUMA -редуктор, электропривод с выдвижным штоком



FH -промывочные отверстия в корпусе

UB -шиберный затвор гильотинного типа

R-AUMA(N) - редуктор, электропривод с невыдвижным штоком

FT - трубки промывочной системы

GH - шиберный затвор гильотинного типа

H/A - гидропривод

Option3 - грязевой щиток

GA - затвор двунаправленного действия

H - удлинение штока

MP - механический позиционер (индикатор положения)

TD - задвижка гильотинного действия “вафельной” конструкции

TS - тепловая рубашка

K - задвижка однонаправленного действия

HSA - гидравлический демпфер



E - задвижка однонаправленного действия “вафельного” типа

CW - противовес

FK - задвижка однонаправленного действия, межфланцевая
