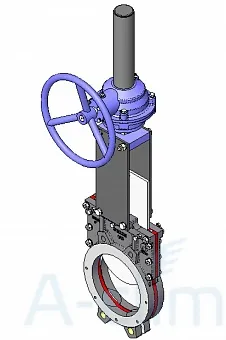

Шиберная задвижка UB-021-02-0450-PN5

Производитель:
СМО (ЦМО)
778 084 руб.
Купить

Шиберная задвижка UB-021-02-0450-PN5 гильотинного типа пользуется большой популярностью, эффективно работает на многочисленных промышленных объектах. Она надежна, не подвергается сильному засорению, проста в монтаже и обслуживании, долго служит.

Конструкция и особенности задвижки UB-021-02-0450-PN5:

  • двунаправленное действие;
  • выдвижной шток;
  • корпус из двух частей;
  • материал изготовления - нержавеющая сталь;
  • высокая пропускная способность при незначительных изменениях давления;
  • большой выбор материалов для уплотнений.

Технические характеристики:

  1. предельная температура - 90 градусов;
  2. рабочее давление - 5 бар;
  3. диаметр - 450 мм;
  4. строительная длина - 114 мм;
  5. ручное управление - редуктор;
  6. соединение - межфланцевое.

Задвижки этого типа имеют широкое применение во многих областях:

  • целлюлозно-бумажная промышленность;
  • химическое производство;
  • пищевые предприятия;
  • горное дело;
  • нефтедобывающий сектор;
  • водоподготовка;
  • транспортировка жидких веществ с загрязнением;
  • рабочей средой могут быть чистые жидкости или жидкости, имеющие твердые примеси.
Производитель СМО
Артикул UB-021-02-0450-PN5
Серия Серия UB
Страна Испания
Материал корпуса Нерж. Сталь (1.4408)
Материал ножа Нерж. Сталь (1.4401)
Тип управления Редуктор
Тип штока Выдвижной
Направление потока среды Двухсторонний
t° (max) 90
Тип присоединения Межфланц. (PN16)
Рабочее давление

PN5

Строительная длина (мм) 114
Диаметры DN450

Список стандартных компонентов

Компонент

Исполнение из чугуна

Исполнение из нержавеющей стали

1. Корпус

GGG50

CF8M

2. Нож

AISI304/DUPLEX

AISI316/DUPLEX

3. Уплотнительная рейка

AISI304

AISI316

4. Соединительное уплотнение

ЭПДМ

ЭПДМ

5. Уплотнение

ЭПДМ + Сталь

ЭПДМ + Сталь

6. Седло

---

RCH 1000

7. Опорная пластина

S275JR

S275JR

8. Гайка штока

Бронза

Бронза

9. Шток

AISI303

AISI303

10. Траверса

GGG50

GGG50

11. Гайка штока

Бронза

Бронза

12. Стопорная гайка

Сталь

Сталь

13. Маховик

GGG50

GGG50

14. Гайка

Цинк 5.6

Цинк 5.6

Зависимость рабочего давления от размеров

Размеры DN, мм

Рабочее давление, кг/см2 (Bar)



DN50 - DN250

10

DN300 и DN350

8/10

DN400 и DN450

6/10

DN500 и DN600

5/10

DN700 - DN1400

2/4/6/10

DN1600 - DN2000

2/4/6

Тип затвора

Корпус

Размер

Рабочее давление

Управление

Аксессуары

Седловое уплотнение

А - односторонний затвор

01 - чугун

проход круглый DN(50-1200)

PN 10

HW (Hand wheel) - штурвал с выдвижным штоком



SOV  - соленоид

М-металл

Т - одностронний затвор



02 - нержавеющая сталь



проход прямоугольный (200х2002000х2000)



HW (N) - штурвал с невыдвижным штоком



LS1 - механические концевые выключатели Omron D4N-1120

E - этилен-пропилен

АВ - двусторонний затвор



03 - сталь

R - ручной редуктор с выдвижным штоком

LS2 - механические концевые выключатели Telemecanique XCKM115



N -нитрил NBR

GL - двустронний затвор для абразивных сред



04 - сплавы

R (N) - ручной редуктор с невыдвижным штоком



LS3 - индуктивные концевые выключатели Telemecanique XS618BIMAL2



V -витон

L - двусторонний затвор со сквозным ножом



05 - титан

D/A - пневмопривод двойного действия



LS4 - индуктивные концевые выключатели BDC AX18/4609KS



T - тефлон PTFE

F - бункерный затвор с круглым проходом



N/O - нормально открытый односторонний пневмопривод

LS5 - индуктивные концевые выключатели P&F NBB8-18GM60-US



S - силикон

С - бункерный затвор с квадратным затвором



N/С - нормально закрытый односторонний пневмопривод

SCR - скребок

NR -натуральный каучук

D - односторонний затвор на высокие давления



ISO - ISO-фланец под электропривод с выдвижным штоком



DC - конический дефлектор

NP - неопрен

СВ - односторонний затвор на высокие давления



ISO(N) - ISO-фланец под электропривод с невыдвижным штоком



EmrHW - ручной дублер для пневмоприводов

СА - прямоугольный щитовой затвор (поверхностный)



AUMA - электропривод с выдвижным штоком



MPG- зеркальная полировка ножа

МС - прямоугольный щитовой затвор (глубинный)



AUMA(N) - электропривод с невыдвижным штоком



АH - жаростойкая покраска

MF - поворотный затвор для дымовых газов



R-AUMA -редуктор, электропривод с выдвижным штоком



FH -промывочные отверстия в корпусе

UB -шиберный затвор гильотинного типа

R-AUMA(N) - редуктор, электропривод с невыдвижным штоком

FT - трубки промывочной системы

GH - шиберный затвор гильотинного типа

H/A - гидропривод

Option3 - грязевой щиток

GA - затвор двунаправленного действия

H - удлинение штока

MP - механический позиционер (индикатор положения)

TD - задвижка гильотинного действия “вафельной” конструкции

TS - тепловая рубашка

K - задвижка однонаправленного действия

HSA - гидравлический демпфер



E - задвижка однонаправленного действия “вафельного” типа

CW - противовес

FK - задвижка однонаправленного действия, межфланцевая
