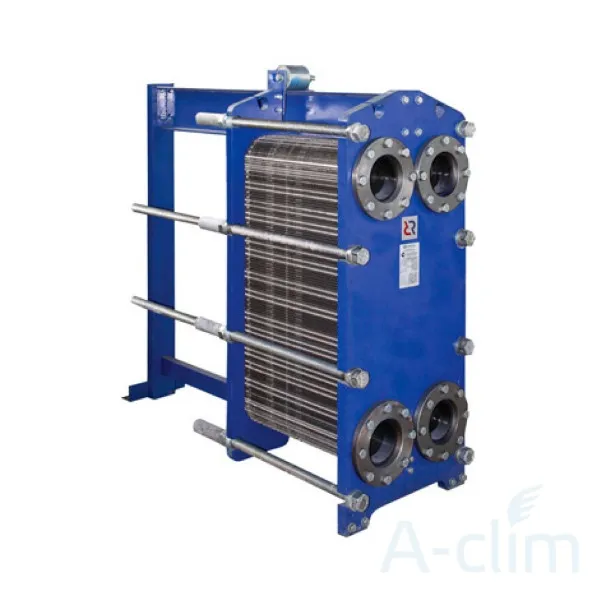

Разборный пластинчатый теплообменник free flow НН№101F Ридан
Разборный пластинчатый теплообменник free flow модели НН№101F, производитель Ридан, предназначен для работы в технологических системах, в которых осуществляется нагрев или охлаждение жидкостей, содержащих взвешенные частицы, а также пульпы, вязких, волокнистых и кристаллических веществ.
Главная конструктивная особенность устройства следующее: в нем, в отличие от других видов теплообменников, смежные теплообменные пластины не имеют контакта друг с другом, а каналы, по которым движутся рабочие среды, открытые и широкие - могут достигать 20 мм. Такая конструкция дает следующие преимущества. Первое - если даже каналы частично забились, аппарат будет работать. Второе - исключено смешение рабочих сред. Третье - разборка и чистка производятся легко и быстро.
Данная модель применяется во многих отраслях промышленности - нефтяной, пищевой, фармацевтической, бумажно-целлюлозной и др.
- Максимальные давление и температура, при которых аппарат эффективно функционирует, составляет соответственно 10 бар и +160 градусов.
- Разница давления - 6 кгс/кв.см.
- Ширина канала - от 12,0 мм.
- Площадь пластины - 1,11 кв.м, теплообмена - 72,15 кв.м.
- Присоединение к трубам диаметром 200 мм.
ДУ - присоединения (мм) | 200 |
---|---|
Марка | НН |
Площадь одной пластины, м2 | 1,11 |
---|---|
Площадь теплообмена макс., м2 | 385,17 |
Ширина канала, мм | 6,0 |
Максимальное расчетное давление, бар | до 10 |
Расчетная температура (°C) | до +160 |
Допустимая разница давлений, кгс/см2 | 6 |
