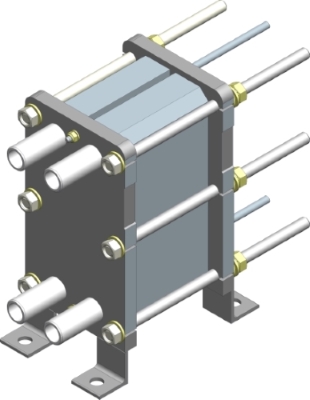

Разборный пластинчатый теплообменник НН№02 Ридан
Теплообменник модели НН№02, производитель компания Ридан - разборный пластинчатый аппарат, пользующийся большой популярностью. Он эффективно решает задачу обмена тепла в различных технологических системах. Может работать с жидкостями, газообразными веществами, паром. Поскольку теплообменные пластины и прокладки выполнены из современных материалов, отличающихся прочностью и высоким качеством, то это устройство можно использовать и в работе с агрессивными веществами.
Обладая компактными размерами, оно позволяет при монтаже экономить и освобождать место. Еще одно отличие - низкие расходы на эксплуатацию и обслуживание. Применение теплообменника этой модели повышает надежность теплоснабжения и уменьшает расход электроэнергии.
Теплообменник рассчитан на максимальное давление рабочей среды 1,0 и 1,6 МПа.
Выпускается с диаметром 25 мм. Площадь пластины составляет 0, 027 кв.м, теплообмена (максимальная) - 1,43 кв.м.
Максимальная производительность - 8 кубометров в час.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2) | ||||||||
| HH№02 | 1 | 313 | 90+2,55*n | 220 | М12 | 6 | 5-30 | 27 |
| 2 | 413 | 90+2,55*n | 320 | М12 | 6 | 31-60 | 33 | |
| 3 | 563 | 90+2,55*n | 470 | М12 | 6 | 61-70 | 37 | |
