Разборный пластинчатый теплообменник НН№06M Ридан
Разборный пластинчатый теплообменник модели НН№06, производитель компания Ридан, - эффективное и надежное оборудование, пользующееся большой популярностью. Может с высокой эффективностью работать в технологических системах с агрессивной рабочей средой, поскольку все его конструктивные элементы, включая теплообменные пластины и прокладки, выполнены из современных материалов высокого качества. Удобен в монтаже, так как имеет компактные размеры. Также отличается невысокими эксплуатационными затратами и простым обслуживанием.
Главные сферы его применения - тепло- и водоснабжение. Удобно и выгодно использовать его для оборудования различных блочных конструкций - котельных, тепловых пунктов и т.д. Помимо того, что теплообменник повышает надежность работы технологической системы, он еще и эффективно решает задачу экономии электроэнергии. Способен работать в температурном диапазоне от -30 до +200 градусов.
Показатель максимального давления - 1,0 и 1,6 МПа. В стандартном исполнении конструкция имеет 19 пластин, по заказу их может быть меньше (до 11) или больше (до 90). Площадь пластины - 0,067 кв.м. Обмен тепла происходит на площади 6,57 кв.м. максимальный расход рабочего вещества - 13 куб. в час. Диаметр - 32 мм.

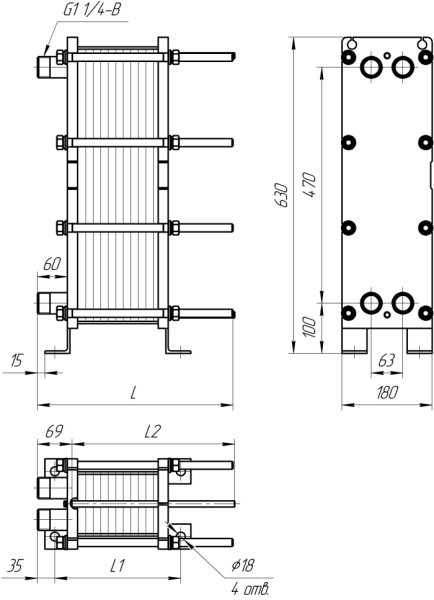

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | размер | кол-во, шт. | ||||
Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2) | ||||||||
НН№06М | 1 | 290 | 90+2,3*n | 225 | М16 | 8 | 10-40 | 46 |
2 | 390 | 90+2,3*n | 325 | М16 | 8 | 41-70 | 53 | |
3 | 540 | 90+2,3*n | 425 | М16 | 8 | 71-100 | 62 | |
Для удобства монтажа, теплообменники НН№06М могут комплектоваться фитингами под приварку (дополнительная опция) |
