Разборный пластинчатый теплообменник НН№12М Ридан
Разборный пластинчатый теплообменник модели НН№12М, производитель компания Ридан, - надежное устройство, которое эффективно решает задачу теплообмена между жидкими и газообразными веществами в тепло- и водоснабжении, а также в некоторых других технологических системах в частности для подогрева воды в бассейнах и емкостях, резервуарах промышленного назначения.
Он отличается высокой износостойкостью всех конструктивных частей и уникальным качеством сборки. Поскольку конструкция разборная, то появляется возможность изменять и подбирать количество теплообменных пластин в соответствии с решаемыми задачами (от 11 до 111 штук). Аппарат рассчитан на работу в температурных пределах от -30 до +200 градусов и при максимальном давлении 25 бар.
Электрическая мощность - до 200 киловатт, пропускная мощность - до 40 кубометров в час. Площадь пластины - 0,119 кв.м, теплообмена (максимальная) - 29,52 кв.м. Присоединение - фланцевое, диаметр - 50 мм.
Сфера применения - очень широкая: механическое производство, турбинные и поршневые двигатели, металлургическая и автомобильная промышленность, электростанции и пищевые предприятия и др.

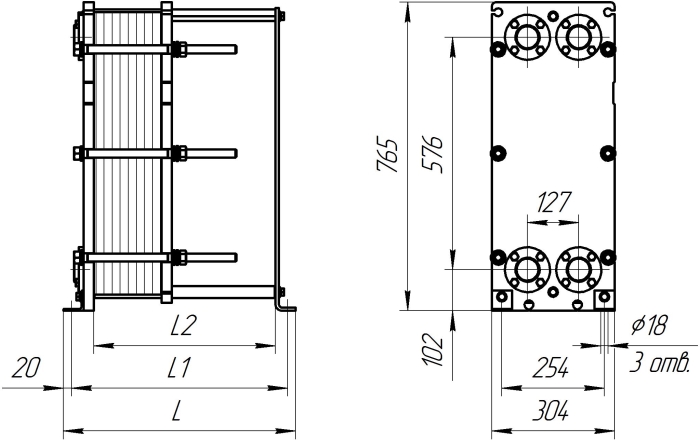

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | Тип L | Тип H и M | Тип L | Тип H и M | ||
| Расчетное давление 1,0 МПа (10 кгс/см2) и 1,6 МПа (16 кгс/см2) | ||||||||||
| НН№12М | 1 | 425 | 385 | 300 | М24 | 6 | 5-20 | 5-30 | 120 | 123 |
| 2 | 575 | 535 | 450 | М24 | 6 | 21-48 | 31-72 | 140 | 148 | |
| 3 | 725 | 685 | 600 | М24 | 6 | 49-76 | 73-114 | 165 | 177 | |
| 4 | 875 | 835 | 750 | М24 | 6 | 77-104 | 115-156 | 180 | 202 | |
| 5 | 1025 | 985 | 900 | М24 | 6 | 105-132 | 157-198 | 205 | 230 | |
| 6 | 1175 | 1135 | 1050 | М24 | 6 | 133-162 | 199-244 | 225 | 257 | |
| 7 | 1375 | 1335 | 1250 | М24 | 6 | 163-190 | — | 250 | — | |
