Теплообменник НН№121 производства компании Ридан - одна из самых популярных и доступных по цене моделей. Эффективно осуществляет теплообмен между жидкостями или газами в системах отопления промышленного и бытового назначения. Отличается экономичностью (небольшие затраты на монтаж,эксплуатацию и обслуживание). Стабильно работает долгие годы. Обслуживание заключается только в том, чтобы периодически по мере снижения эффективности проводить очистку пластин.

Эта операция много времени не занимает, так что время остановки оборудования - минимальное. Также нет необходимости постоянно наблюдать за его работой - надо только выполнить настройку на нужную мощность и включить аппарат.

Все конструктивные элементы выполнены из прочных коррозионностойких материалов; прокладки из проверенных материалов на основе каучука, обладающих высокой степенью износостойкости. Это, помимо указанных выше преимуществ, обеспечивает аппарату еще и долговечность - он безотказно функционирует на протяжении многих лет.

Рассчитан для работы в системах с максимальным давлением 25 бар и в температурном диапазоне от -30 до + 200 градусов.

Присоединяется к трубам диаметром 300 мм. Количество теплообменных пластин - от 11 до 931.

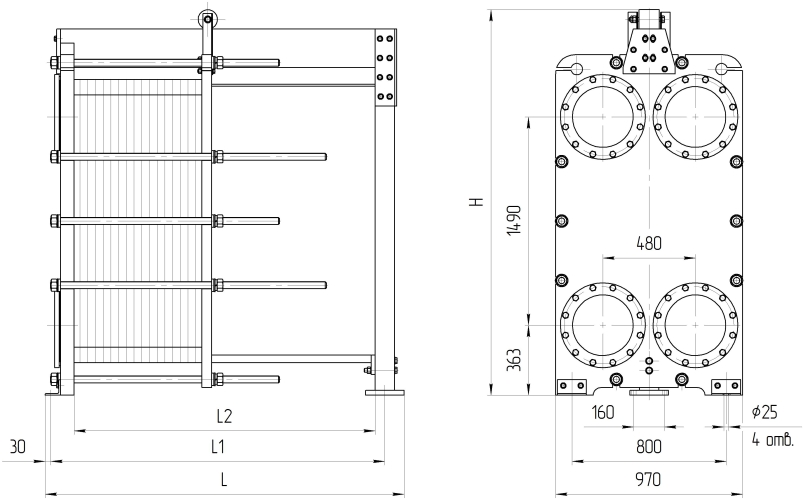

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН№121 общепромышленное/ специальное исполнение	1	910	780	600	М36	10	11-31	2320
	2	1310	1180	1000	М36	10	32-98	2790
	3	1610	1480	1300	М36	10	99-148	3160
	4	1810	1680	1500	М36	10	149-181	3400
	5	2310	2180	2000	М36	10	182-265	4020
	6	2810	2680	2500	М36	10	266-348	4680
	7	3310	3180	3000	М36	10	349-431	5300
	8	4310	4180	4000	М36	10	432-598	6540
	9	5310	5180	5000	М36	10	599-765	7880
	10	6310	6180	6000	М36	10	766-931	9150
Расчетное давление 1,6 МПа (16 кгс/см²)
НН№121 общепромышленное/ специальное исполнение	1	930	800	600	М36	18	11-29	2950
	2	1330	1200	1000	М36	18	30-95	3430
	3	1630	1500	1300	М36	18	96-143	3810
	4	1830	1700	1500	М36	18	144-178	4090
	5	2330	2200	2000	М36	18	179-260	4730
	6	2830	2700	2500	М36	18	261-342	5430
	7	3330	3200	3000	М36	18	343-424	6090
	8	4330	4200	4000	М36	18	425-588	7380
	9	5330	5200	5000	М36	18	589-752	8800
	10	6330	6200	6000	М36	18	753-930	10250
Размер H: рамы №1-№5 — 2417 мм, рамы №6-№8 — 2517 мм, рамы №9-№10 — 2617 мм (для расчетного давления 1,0 и 1,6 МПа).
