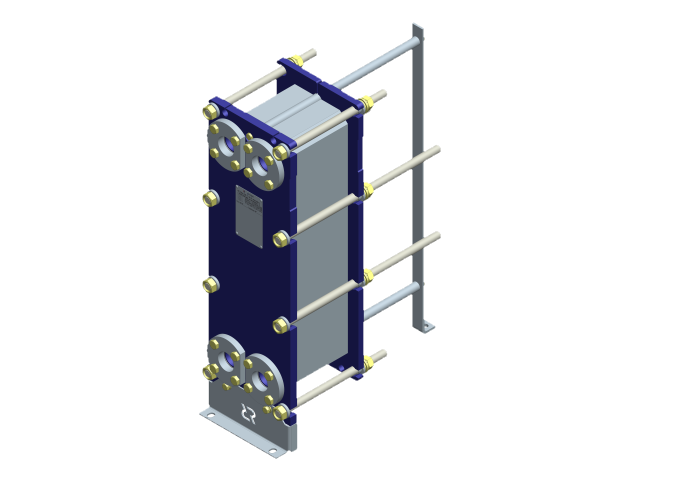

Разборный пластинчатый теплообменник НН№14 Ридан
Разборный пластинчатый теплообменник модели НН№14 производства компании Ридан с высокой эффективностью выполняет функцию по тепловому обмену между жидкостями и газами. Основные системы, где он применяется, - отопление и горячее водоснабжение. Это устройство отличается тем, что при небольших размерах обладает высоким показателем теплоотдачи. Другое важное его преимущество - способность работать при перепадах температур между технологическими средами в 20 градусов.
Теплообменник с такими характеристиками можно назвать уникальным. Благодаря в первую очередь именно этим качествам, модель стала одной из самых востребованных на российском рынке. Она успешно применяется в системах как бытового, так и промышленного назначения мощностью до 500 киловатт. К примеру, в охлаждающих и фильтрующих установках.
Технические характеристики обменника стали причиной его широкого распространения и в пищевой промышленности (продуктовая консервация и пастеризация, нагрев и охлаждение сусла и биомассы).
Устройство имеет диаметр порта 50 мм, максимальную площадь теплообмена - 16,53 кв.м, площадь пластины - 0,15 кв.м, максимальную производительность - 40 куб.в час. Расчетное давление - 1,0 и 1,6 МПа.

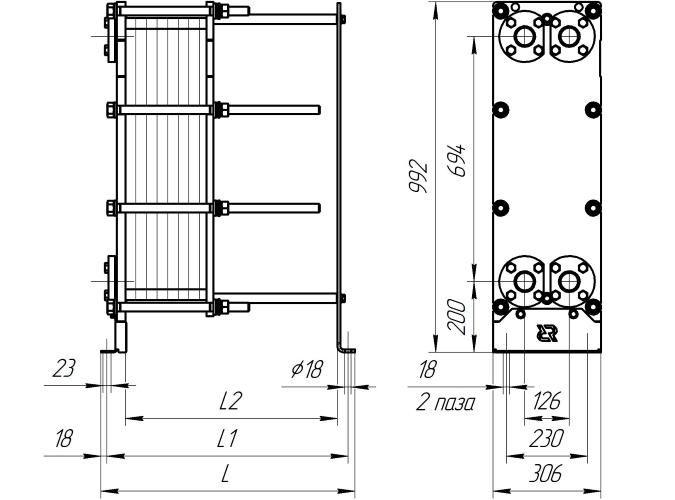

Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | размер | кол-во, шт. | ||||
Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
НН№14 общепромышленное/ специальное исполнение | 1 | 515 | 475 | 400 | М20 | 8 | 5-39 | 135 |
2 | 715 | 675 | 600 | М20 | 8 | 40-75 | 160 | |
3 | 915 | 875 | 800 | М20 | 8 | 76-111 | 185 | |
Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
НН№14 общепромышленное/ специальное исполнение | 1 | 520 | 480 | 400 | М24 | 8 | 5-39 | 150 |
2 | 720 | 680 | 600 | М24 | 8 | 40-75 | 182 | |
3 | 920 | 880 | 800 | М24 | 8 | 76-111 | 216 |
