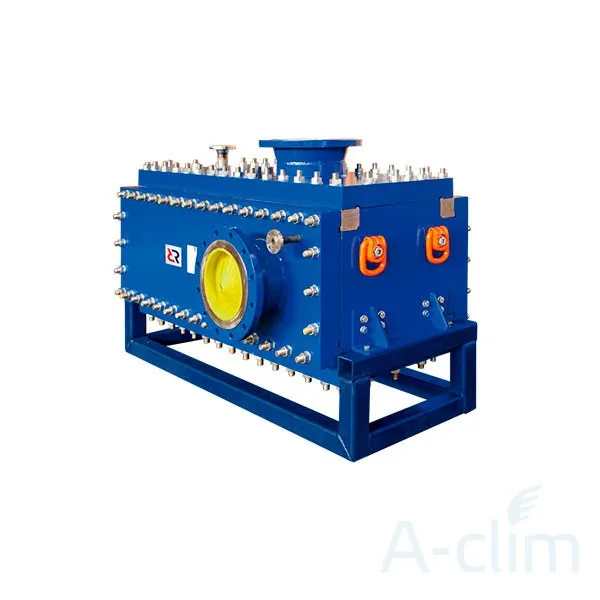

Сварной пластинчатый теплообменник SB300 Ридан
Сварной пластинчатый теплообменник SB300, выпускаемый компанией Ридан, отличается надежностью и имеет широкую сферу применения. Конструкция состоит из пакета квадратных теплообменных пластин, соединенных друг с другом сваркой и вставленных в стальную раму прямоугольной формы.
Боковые панели рамы полностью снимаются, что облегчает доступ к пластинам для проведения очистки. Контуры теплоносителя обладают стопроцентной герметичностью. К главным достоинствам, за которые потребитель ценит этот аппарат, относятся надежность в работе, компактность размеров, несложный и малозатратный монтаж, простое и удобное обслуживание. Пластины изготовлены из нержавеющей стали высоких марок, рама - из углеродистой стали.
Теплообменники данного типа подходят практически для всех технологических систем и сред, которые совместимы с используемыми в конструкции материалами, включая сильно вязкие и образующие отложения. Они применяются в технологиях, связанных с нагревом и охлаждением жидких и газообразных веществ, с конденсацией и испарением.
Теплообменник предназначен для работы при температуре от -50 до +400 градусов и давлении от 0 до 40 кгс/кв.см. Площадь поверхности - от 6,0 до 25 кв.м. Диаметр - от 50 до 250 мм.
При необходимости компания Ридан по заказу может изготовить устройство с более высокими эксплуатационными характеристиками - давление до 60 бар, температура до 600 градусов.
Марка | SB |
---|
Минимальная площадь поверхности, м2 | 6,0 |
---|---|
Максимальная площадь поверхности, м2 | 25 |
Ду, мм | 50-250 |
Расчетное давление, кгс/см2 | От вакуума до 40 |
Расчетная температура (°C) | -50 … 400 |
