Сварной пластинчатый теплообменник SPS-179 Ридан - популярная модель, отличающаяся надежностью и эффективностью. Предназначение устройства - охлаждать и нагревать в технологических системах вещества, которые несовместимы с материалами прокладок или припоями в теплообменниках других типов. Такой средой могут быть, например, нефтепродукты. Также аппарат подходит для сред с высоким уровнем давления и температуры.

Эффективно он работает и с водой, гликолевые растворы и другие вещества, которые не образуют отложений. Конструкция теплообменника может быть разъемной и неразъемной (полностью сваренной). Для изготовления корпуса и теплообменных пластин применяется нержавеющая и углеродистая сталь, а также титан.

Характеристики:

давление макс. - 16 и 25 кгс/кв.см (для разъемной конструкции), 25 и 40 кгс/кв.см (для цельной конструкции);
температура макс. - от -10 до +250 градусов (для разъемной) и от -10 до 400 градусов (для цельной);
толщина пластины - от 0,8 - 1,0 мм;
площадь теплообмена - от 0,5 до 500 кв.м;
диаметр со стороны пакета - 50 мм, со стороны пластин - от 25 до 100 мм.

По заказу изготавливается установка, рассчитанная на давление 63 кгс/кв.м и температуру 600 градусов.

ДУ - присоединения (мм)	100
Марка	SPS

Диаметр присоединения по стороне пакета	DN100
Диаметр присоединения по стороне пластин	DN50 — DN200
Толщина пластин, мм	0,8 — 1,0
Площадь теплообмена, м²	0,5 — 500
Расчетное давление, кгс/см²	16, 25 (с разъёмным корпусом); 16, 25, 40 (сварная конструкция)
Расчетная температура (°C)	-10 … 250 (с разъёмным корпусом); -10 … 400 (сварная конструкция)

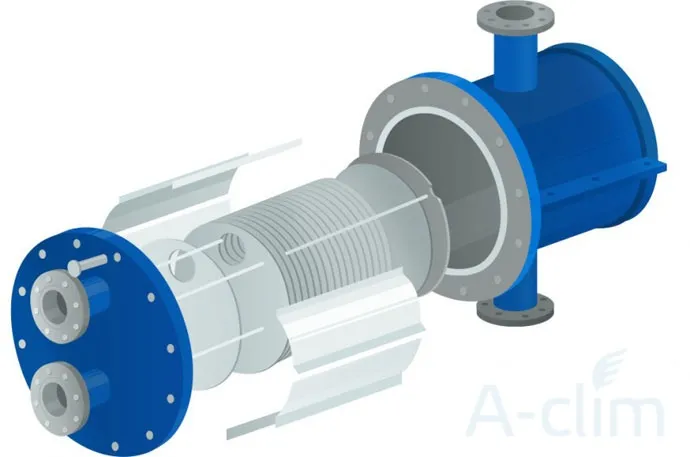

Элементы крепления;
Плита лицевая;
Ребра дистанцирующие;
Пакет пластин;
Фланец;
Плита торцевая;
Кожух;
Ребро опорное.

ТАБЛИЦА ТИПОРАЗМЕРОВ

Типоразмер	Диаметр присоединения по стороне пакета	Диаметр присоединения по стороне пластин
SPS-22	DN25	DN25 — DN50
SPS-72	DN50	DN25 — DN100
SPS-179	DN100	DN50 — DN200
SPS-647	DN150	DN100 — DN250
SPS-1200	DN300	DN100 — DN300

Информация о теплообменниках SPS.pdf
