Сварной пластинчатый теплообменник SPS-22 Ридан
Сварной пластинчатый теплообменник SPS-22 Ридан - популярная модель, отличающаяся надежностью и эффективностью. Предназначение устройства - охлаждать и нагревать в технологических системах вещества, которые несовместимы с материалами прокладок или припоями в теплообменниках других типов. Такой средой могут быть, например, нефтепродукты. Также аппарат подходит для сред с высоким уровнем давления и температуры. Эффективно он работает и с водой, гликолевые растворы и другие вещества, которые не образуют отложений.
Конструкция теплообменника SPS-22 может быть разъемной и неразъемной (полностью сваренной). Для изготовления корпуса и теплообменных пластин применяется нержавеющая и углеродистая сталь, а также титан.
Характеристики:
- давление макс. - 16 и 25 (для разъемной конструкции), 25 и 40 (для цельной конструкции);
- температура макс. - от -10 до +250 градусов (для разъемной) и от -10 до 400 градусов (для цельной);
- толщина пластины - от 0,8 - 1,0 мм;
- площадь теплообмена - от 0,5 до 500 кв.м;
- диаметр со стороны пакета - 25 мм, со стороны пластин - от 25 до 50 мм.
По заказу изготавливается установка, рассчитанная на давление 63 кгс/кв.м и температуру 600 градусов.
ДУ - присоединения (мм) | 25 |
---|---|
Марка | SPS |
Диаметр присоединения по стороне пакета | DN25 |
---|---|
Диаметр присоединения по стороне пластин | DN25 — DN50 |
Толщина пластин, мм | 0,8 — 1,0 |
Площадь теплообмена, м2 | 0,5 — 500 |
Расчетное давление, кгс/см2 | 16, 25 (с разъёмным корпусом); 16, 25, 40 (сварная конструкция) |
Расчетная температура (°C) | -10 … 250 (с разъёмным корпусом); -10 … 400 (сварная конструкция) |

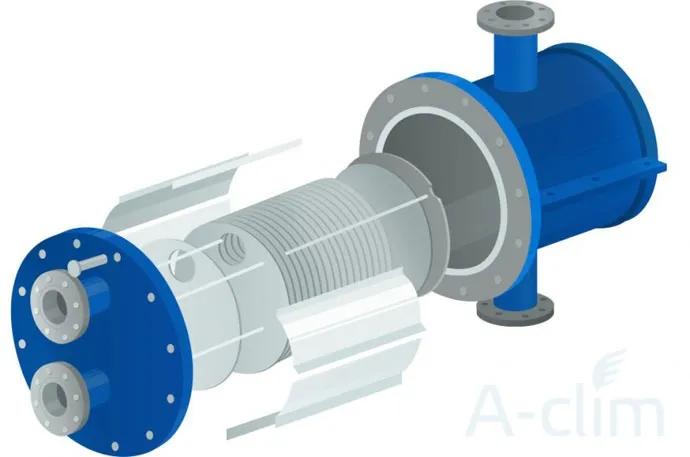

- Элементы крепления;
- Плита лицевая;
- Ребра дистанцирующие;
- Пакет пластин;
- Фланец;
- Плита торцевая;
- Кожух;
- Ребро опорное.
ТАБЛИЦА ТИПОРАЗМЕРОВ
Типоразмер | Диаметр присоединения по стороне пакета | Диаметр присоединения по стороне пластин |
SPS-22 | DN25 | DN25 — DN50 |
SPS-72 | DN50 | DN25 — DN100 |
SPS-179 | DN100 | DN50 — DN200 |
SPS-647 | DN150 | DN100 — DN250 |
SPS-1200 | DN300 | DN100 — DN300 |
