Пульт управления RCU-31
Описание
Пульт управления модели RCU-31 производителя Polar Bear как составная часть модуля управления применяется в системах вентиляции. Он обеспечивает удобное, комфортное и эффективное управление оборудованием. контроль за его работой и состоянием, а также за степенью загрязнения фильтра. Функциональные возможности:
Пульт управления RCU-31 позволяет управлять режимом включения и выключения вентиляционных систем (установок), переключением скоростей работы вентиляторов, температурным режимом, а также осуществлять визуальную индикацию работы системы, аварийного состояния ее элементов и контролировать загрязнение фильтра.
Корпус - пластиковый, цвет- белый.
Технические характеристики:
- напряжение на клеммах - 24 вольта;
- максимальная нагрузка переключателя - 5 вольт-ампер;
- защита - IP 30;
- размеры - 82х85х29 мм;
- вес - 50 гр.
| Модель | RCU-31 | |
| Допустимое напряжение на клеммах | 24 В перем. ±10%, 50 Гц или 15–24 В пост. | |
| Максимальная нагрузка переключателя | ВА | 5 |
| Задатчик температуры | потенциометр: 5 кОм | |
| Степень защиты | IP 30 | |
| Вес | г | 50 |
| Габаритные размеры, ВхШхГ | мм | 82х85х29 |
|

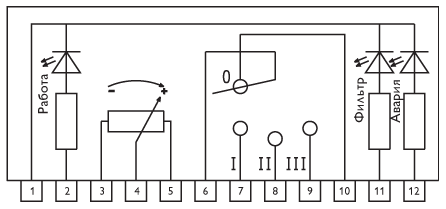

Схема подключения
1. Общий для индикаторов, 24 В ~(-)
2. Индикатор «Работа», 24 В ~(+) 3, 4, 5. Потенциометр 5 кОм (уставка температуры) 6. Общий для переключателя скорости 7. 1-ая скорость вентилятора 8. 2-ая скорость вентилятора 9. 3-я скорость вентилятора 10. Замкнут при нулевом положении переключателя скорости 11. Индикатор «Фильтр», 24 В ~(+) 12. Индикатор «Авария», 24 В ~(+) |
