Регулятор скорости VRTT-L11
Артикул: 31140
Регулятор скорости VRTT-L11 выполняет функцию регулирования питающего напряжения электродвигателей вентиляторов, насосов и другого оборудования. Регулирование производится автоматическим трансформатором с тремя фазами. Есть возможность управлять с помощью одного регулятора несколькими двигателями, но при одном условии: суммарный ток, потребляемый двигателями, не должен быть больше тока регулятора. Корпус выполнен из стали и покрыт синтетическим составом. Регулировка осуществляется вручную с помощью переключателя. Значение максимального тока - 11 ампер. Уровень защиты - IP-54. Размеры - 500х300х200 мм. Вес - 35,9 кг.
Технические характеристики | |||||
---|---|---|---|---|---|
Модель | Напряжение, В/Гц | Макс. ток, A | Степень защиты | Габаритные размеры, ВхШхГ, мм | Вес, кг |
VRTT-L 11 | 400/50 | 11,0 | IP 54 | 430x300x235 | 38,5 |

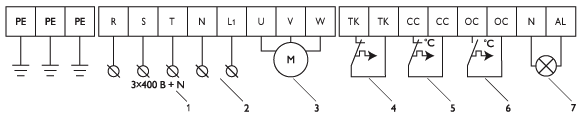

Схема подключения
1. Электропитание 400 В, 3 ф. + нейтраль
2. Нерегулируемый выход 230 В
3. Двигатель
4. Контакты защиты двигателя ТК
5. Дополнительные НЗ контакты для управления или защиты
6. Дополнительные НО контакты для управления или защиты
7. Выход 230 В для аварийного сигнала
2. Нерегулируемый выход 230 В
3. Двигатель
4. Контакты защиты двигателя ТК
5. Дополнительные НЗ контакты для управления или защиты
6. Дополнительные НО контакты для управления или защиты
7. Выход 230 В для аварийного сигнала
