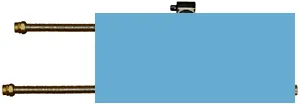

ВДЛ-300А-82-12М

Производитель:
Арктос (Arktos)
72 642 руб.
Купить

  Узлы обвязки ВДЛ предназначены для поддержания заданной температуры приточного воздуха в системах вентиляции и кондиционирования за счет регулирования температуры теплоносителя в водяных теплообменниках. Узлы обвязки ВДЛ обеспечивают необходимую циркуляцию теплоносителя в гидравлическом контуре теплообменника для предотвращения его размораживания.
   Узел состоит из циркуляционного насоса, регулирующего вентиля, водяного фильтра грубой очистки, обратного клапана, запорных кранов, балансировочного вентиля и гибкой подводки.
   Циркуляционный насос обеспечивает постоянное протекание теплоносителя через теплообменник, препятствуя тем самым замерзанию теплоносителя и предохраняя теплообменник от размораживания. Трехходовой регулирующий вентиль оснащается электроприводом Polar Bear с аналоговым 0–10 В или 3-х позиционным сигналом управления и контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике. В узле ВДЛ предусмотрена байпасная перемычка, состоящая из обратного клапана и балансировочного крана, которая позволяет отрегулировать циркуляцию теплоносителя в системе местного теплоснабжения, чтобы оптимизировать рабочую характеристику основного насоса котла или бойлера.

   Внимание: Если узел ВДЛ эксплуатируется в системе центрального теплоснабжения, во избежание перегрева обратной воды байпасная перемычка должна быть полностью перекрыта, а на перемычке регулирующего вентиля рекомендуется установить обратный клапан.

   К теплообменнику узел подключается с помощью гибкой подводки. Узел должен устанавливаться на минимальном расстоянии от теплообменника и не нагружать его коллектор, а вал электродвигателя насоса всегда находился бы в горизонтальном положении. Рабочая точка узла определяется исходя из величины необходимого расхода теплоносителя через теплообменник и суммарных потерь давления на теплообменнике и в трубах соединительной подводки. (Если узел расположен рядом с теплообменником, сопротивлением подводки можно пренебречь.)

Условия эксплуатации
   Теплоноситель не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии и разложению материалов деталей смесительного узла. Температура окружающей среды при эксплуатации узла должна быть выше температуры замерзания теплоносителя.

Максимальная температура теплоносителя — 110°С.
Максимальное давление теплоносителя — 1 МПа.

   Внимание! Узлы не имеют теплоизоляции и в поставляемом виде не предназначены для обвязки водяных охладителей, т.к. конденсирующаяся на холодных поверхностях влага может вывести из строя электрические компоненты узлов, находящиеся под напряжением. Однако, при необходимости вы можете выполнить теплоизоляцию узла самостоятельно.


Технические характеристики
Тип узла Насос Вентиль Привод А, мм В, мм Ød
Аналоговый сигнал управления 0–10 В
ВДЛ-300A-42-1,0 UPS 25-40 3DS 15-1,0 ADM04 1070 220 G 3/4»
ВДЛ-300A-42-1,6 UPS 25-40 3DS 15-1,6 ADM04 1070 220 G 3/4»
ВДЛ-300A-42-2,5 UPS 25-40 3DS 15-2,5 ADM04 1070 220 G 3/4»
ВДЛ-300A-42-4,0 UPS 25-40 3DS 20-4,0 ADM04 1070 220 G 3/4»
ВДЛ-300A-62-4,0 UPS 25-60 3DS 20-4,0 ADM04 1080 240 G 1»
ВДЛ-300A-62-6,3 UPS 25-60 3DS 20-6,3 ADM04 1080 240 G 1»
ВДЛ-300A-82-6,3 UPS 25-80 3DS 20-6,3 ADM04 1080 240 G 1»
ВДЛ-300A-82-8,0 UPS 25-80 3DS 25-8,0 ADM04 1080 240 G 1»
ВДЛ-300A-82-12 UPS 32-80 3DS 25-12 ADM04 1080 240 G 1»
ВДЛ-300A-83-12 UPS 32-80 3DS 25-12 ADM04 1060 250 G 1 1/4»
ВДЛ-300A-83-15 UPS 32-80 3DS 32-15 ADM04 1060 250 G 1 1/4»
Трехпозиционный сигнал управления
ВДЛ-300Т-42-1,0 UPS 25-40 3DS 15-1,0 ADT04 1070 220 G 3/4»
ВДЛ-300Т-42-1,6 UPS 25-40 3DS 15-1,6 ADT04 1070 220 G 3/4»
ВДЛ-300Т-42-2,5 UPS 25-40 3DS 15-2,5 ADT04 1070 220 G 3/4»
ВДЛ-300Т-42-4,0 UPS 25-40 3DS 20-4,0 ADT04 1070 220 G 3/4»
ВДЛ-300Т-62-4,0 UPS 25-60 3DS 20-4,0 ADT04 1080 240 G 1»
ВДЛ-300Т-62-6,3 UPS 25-60 3DS 20-6,3 ADT04 1080 240 G 1»
ВДЛ-300Т-82-6,3 UPS 25-80 3DS 20-6,3 ADT04 1080 240 G 1»
ВДЛ-300Т-82-8,0 UPS 25-80 3DS 25-8,0 ADT04 1080 240 G 1»
ВДЛ-300Т-82-12 UPS 32-80 3DS 25-12 ADT04 1080 240 G 1»
ВДЛ-300Т-83-12 UPS 32-80 3DS 25-12 ADT04 1060 250 G 1 1/4»
ВДЛ-300Т-83-15 UPS 32-80 3DS 32-15 ADT04 1060 250 G 1 1/4»
.

Электрические характеристики
Тип Насос Привод*
UPS
25-40
UPS
25-60
UPS
25-80
UPS
32-80
UPS
40-60
UPS
65-60
ADM04 ADT04 ADM16 ADT16
Напряжение, В/Гц 230/50 24/50
Потребляемая мощность, Вт 60 90 245 245 280 510 2,5 10
Потребляемый ток, А 0,26 0,4 1,04 1,05 1,3 2,4 0,1 0,4
Степень защиты IP 42 IP 42 IP 54
Сигнал управления 0–10 В 3-хпоз. 0–10 В 3-хпоз.
