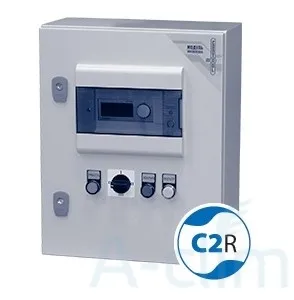

ACM-C2L504

Модули предназначены для управления приточной системой вентиляции с водяным нагревателем. При мощности двигателя приточного вентилятора более 5,5 кВт его запуск осуществляется по схеме «звезда-треугольник». Все органы управления и индикации расположены на передней панели модуля.

Основные функции

• Поддержание заданной температуры приточного воздуха.
• Ручное переключение режимов «Зима/Лето», в летнем режиме блокируется работа циркуляционного насоса и привода регулирующего вентиля.
• Недельный планировщик (только для ACM-C2x).
• Управление приводом вентиля (24 В, сигнал 0–10 В).
• Управление приводом воздушной заслонки с возвратной пружиной (230 В).
• Дежурный режим – поддержание температуры обратной воды.
• Защита двигателя вентилятора от перегрева и короткого замыкания (автомат с токовой защитой и контролем термоконтактов обмотки).
• Защита двигателя циркуляционного насоса от короткого замыкания (автомат с токовой защитой).
• Двухступенчатая защита водяного калорифера по температуре обратной воды и по температуре воздуха (капиллярный термостат).
• При срабатывании пожарной сигнализации переход системы в режим «Авария» и обеспечение защиты водяного калорифера от замерзания.
• Контроль работы двигателя вентилятора при помощи дифференциального датчика давления или термоконтакта.
• Контроль загрязнения фильтра при помощи дифференциального датчика давления.
• Сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр», ЖК-дисплей).
• Просмотр и редактирование рабочих параметров на ЖК-дисплее (для ACM-C2x).
