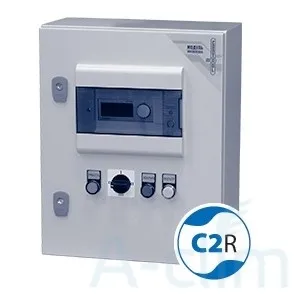

ACM-C2L508

82 927 руб.
Купить

Модули предназначены для управления приточной системой вентиляции с водяным нагревателем. При мощности двигателя приточного вентилятора более 5,5 кВт его запуск осуществляется по схеме «звезда-треугольник». Все органы управления и индикации расположены на передней панели модуля.

Основные функции

  • Поддержание заданной температуры приточного воздуха.
  • Ручное переключение режимов «Зима/Лето», в летнем режиме блокируется работа циркуляционного насоса и привода регулирующего вентиля.
  • Недельный планировщик (только для ACM-C2x).
  • Управление приводом вентиля (24 В, сигнал 0–10 В).
  • Управление приводом воздушной заслонки с возвратной пружиной (230 В).
  • Дежурный режим – поддержание температуры обратной воды.
  • Защита двигателя вентилятора от перегрева и короткого замыкания (автомат с токовой защитой и контролем термоконтактов обмотки).
  • Защита двигателя циркуляционного насоса от короткого замыкания (автомат с токовой защитой).
  • Двухступенчатая защита водяного калорифера по температуре обратной воды и по температуре воздуха (капиллярный термостат).
  • При срабатывании пожарной сигнализации переход системы в режим «Авария» и обеспечение защиты водяного калорифера от замерзания.
  • Контроль работы двигателя вентилятора при помощи дифференциального датчика давления или термоконтакта.
  • Контроль загрязнения фильтра при помощи дифференциального датчика давления.
  • Сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр», ЖК-дисплей).
  • Просмотр и редактирование рабочих параметров на ЖК-дисплее (для ACM-C2x).

Технические характеристики

Модель* Двигатель вентилятора Вводное Размеры,
Рабочий ток, А Напряжение, В/ф напряжение, В/ф ВxШxГ, мм
ACM-A1L504 0,8÷1,3 230/1 или 400/3 230/1 или 400/3 460x340x160
ACM-A1L505 1,3÷2,1
ACM-A1L506 2,1÷3,3
ACM-A1L507 3,4÷5,2
ACM-A1L508 5,3÷8,3
ACM-A1L509 8,4÷13
ACM-C2L504 0,8÷1,3 230/1 или 400/3 230/1 или 400/3 460x340x160
ACM-C2L505 1,3÷2,1
ACM-C2L506 2,1÷3,3
ACM-C2L507 3,4÷5,2
ACM-C2L508 5,3÷8,3
ACM-C2L509 8,4÷13
ACM-C2F310 13÷17 400/3 400/3 500x400x200
ACM-C2F311 17÷21
ACM-C2F312 21÷27
ACM-C2F313 27÷33
ACM-C2F314 33÷42 600x500x200
