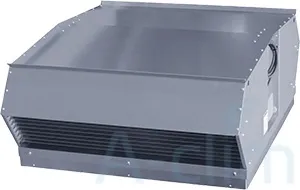

Вентилятор TKH 760 F3 EC

Производитель:
Ostberg
225 407 руб.
Купить

Вытяжной вентилятор TKH 760 F3 EC  относится к крышному типу.  Произведен торговой маркой Ostberg. Предусмотрен горизонтальный выброс воздуха. На выходных отверстиях установлены решетки. Оснащен энергоэффективным ЕС двигателем.

Особенности вентиляционных установок серии TKK :

  • Для изготовления корпуса применяется оцинкованная сталь
  • Расход воздуха до 17.000 м³/ч (4,80 м³/с)
  • Степень защиты двигателя вентилятора  IP 44 и IP 54, клеммной коробки - IP 54.
  • Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством потенциометра
  • Возможна установка только горизонтально
  • Встроенные термоконтакты предотвращают перегрев движущегося механизма
  • Частое включение/выключение питания не рекомендовано

Технические характеристики

Модель Напря- Ном. Ток, Част. Макс. Степень Размеры, мм Вес, Схема
жение мощн. А вращ., t, °С защиты эл. кг эл.
В/Гц Вт    об/мин   двигателя  A B C D E   подкл.
TKH 760 A3 EC 400/50 1240 1,95 1400 60 IP 54 763 1023 50 437 763 50,9 34
TKH 760 B3 EC 400/50 1650 2,56 1230 60 IP 54 763 1023 50 437 763 53,5 34
TKH 760 E3 EC 400/50 2530 3,88 1800 60 IP 54 763 1023 50 437 763 62,0 34
TKH 760 F3 EC 400/50 3550 5,40 1630 60 IP 54 763 1023 50 437 763 67,2 34

Шумовые характеристики

Модель   LpA LwA LwA
дБ(A) tot 63 125 250 500 1000 2000 4000 8000
TKH 760 A3 EC К входу  53 81 62 72 75 75 71 72 69 74
К окружению 53 81 51 71 72 75 75 71 68 67
TKH 760 B3 EC К входу  60 88 66 78 78 76 77 78 85 80
К окружению 53 81 63 74 73 74 74 73 69 65
TKH 760 E3 EC К входу  62 90 69 77 85 83 80 80 78 81
К окружению 60 88 58 72 81 83 83 79 77 74
TKH 760 F3 EC К входу 66 94 72 86 87 85 85 83 81 87
К окружению 63 91 69 80 83 84 84 82 79 78


LwA tot - общий уровень шума, дБ(А);

LwA - уровень шума в октавном диапазоне, дБ(А);

LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

Номер кривой на графике 4 3 2 1
Сигнал управления, В 10 8,5 7 5

Схема подключения
