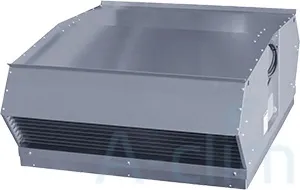

Вентилятор TKH 960 C3 EC
Вытяжной вентилятор TKH 960 C3 EC относится к крышному типу. Произведен торговой маркой Ostberg. Предусмотрен горизонтальный выброс воздуха. На выходных отверстиях установлены решетки. Оснащен энергоэффективным ЕС двигателем.
Особенности вентиляционных установок серии TKK :
- Для изготовления корпуса применяется оцинкованная сталь
- Расход воздуха до 17.000 м³/ч (4,80 м³/с)
- Степень защиты двигателя вентилятора IP 44 и IP 54, клеммной коробки - IP 54.
- Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством потенциометра
- Возможна установка только горизонтально
- Встроенные термоконтакты предотвращают перегрев движущегося механизма
- Частое включение/выключение питания не рекомендовано
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Част. | Макс. | Степень | Размеры, мм | Вес, | Схема | ||||
| жение | мощн. | А | вращ., | t, °С | защиты эл. | кг | эл. | ||||||
| В/Гц | Вт | об/мин | двигателя | A | B | C | D | E | подкл. | ||||
| TKH 960 C3 EC | 400/50 | 3730 | 5,7 | 1350 | 60 | IP 54 | 963 | 1248 | 50 | 484 | 963 | 86,9 | 34 |
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| TKH 960 C3 EC | К входу | 62 | 90 | 72 | 81 | 84 | 84 | 83 | 79 | 76 | 71 |
| К окружению | 60 | 88 | 64 | 76 | 79 | 80 | 86 | 77 | 74 | 68 | |
LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).
| Номер кривой на графике | 4 | 3 | 2 | 1 |
| Сигнал управления, В | 10 | 8,5 | 7 | 5 |
Схема подключения
