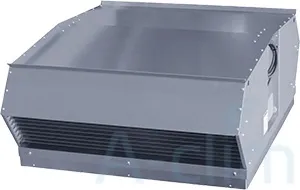

Вентилятор TKH 660 A3
Вытяжной вентилятор TKH 660 A3 относится к крышному типу. Произведен торговой маркой Ostberg. Предусмотрен горизонтальный выброс воздуха. На выходных отверстиях установлены решетки.
Особенности вентиляционных установок серии TKK :
- Для изготовления корпуса применяется оцинкованная сталь
- Расход воздуха до 17.000 м³/ч (4,80 м³/с)
- Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством 5-ти ступенчатого или электронного регулятора
- Возможна установка только горизонтально
- Встроенные термоконтакты предотвращают перегрев движущегося механизма
- Частое включение/выключение питания не рекомендовано
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Част. | Макс. | Степень | Размеры, мм | Вес, | Схема | ||||
| жение | мощн. | А | вращ., | t, °С | защиты эл. | кг | эл. | ||||||
| В/Гц | Вт | об/мин | двигателя | □A | B | C | D | F | подкл. | ||||
| TKH 660 A3 | 400/50 | 247 | 0,56 | 930 | 60 | IP 54 | 663 | 864 | 50 | 341 | 668 | 34,3 | 4 |
| TKH 660 B3 | 400/50 | 836 | 2,50 | 1430 | 40 | IP 54 | 663 | 864 | 50 | 341 | 668 | 42,1 | 4 |
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| TKH 660 A3 | К входу | 41 | 69 | 57 | 65 | 63 | 62 | 57 | 55 | 56 | 43 |
| К окружению | 38 | 66 | 43 | 51 | 58 | 60 | 60 | 58 | 55 | 42 | |
| TKH 660 B3 | К входу | 53 | 81 | 64 | 71 | 74 | 78 | 73 | 70 | 68 | 69 |
| К окружению | 52 | 80 | 48 | 65 | 71 | 74 | 74 | 71 | 68 | 65 | |
LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).
| Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
| Напряжение, В | 400 | 240 | 185 | 145 | 95 |
Схема подключения
