Низкопрофильный вентилятор LPKB 160 B1

Вентилятор низкопрофильный LPKB 160  B1 относится к канальному типу.  Произведен торговой маркой Ostberg. Разработан для монтажа с воздуховодами круглого сечения.

Особенности вентиляционных установок серии LPKB :

• Для изготовления корпуса и колеса применяется оцинкованная сталь.
• Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством 5-ти ступенчатого или электро регулятора.
• Возможна установка в любом положении.
• Недопустим монтаж с каналами по которым проходит дым и воздух содержащий примеси твердых частиц, не используется в условиях возможного возникновения взрыва.
• Встроенные термоконтакты предотвращают перегрев движущегося механизма.
• Частое включение/выключение питания не рекомендовано.

Чертеж и размеры

Модель	Размеры, мм
	a	b	c	Ød	e
LPKB 160	457	362	196	160	390

Технические характеристики

Модель	Напряже-  ние, В/Гц	Ном.  мощн.,  Вт	Ток, А	Частота  вращ.,  об/мин	Макс. t, °С	Вес,  кг
LPKB 100 С1	230/50	58	0,25	2600	60	4,8
LPKB 125 С1	230/50	59	0,26	2570	60	5,1
LPKB 160 B1	230/50	61	0,26	2550	60	6,7
LPKB 160 C1	230/50	106	0,46	2560	60	6,9
LPKB 200 C1	230/50	153	0,67	2500	55	7,6

Шумовые характеристики

Модель		LpA  дБ(A)	LwA  tot	LwA
				63	125	250	500	1000	2000	4000	8000
LPKB 160 B1	К входу	61	68	52	59	65	62	57	51	52	45
	К выходу	63	70	57	59	65	66	60	56	55	47
	К окружению	46	53	32	39	48	50	41	39	34	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

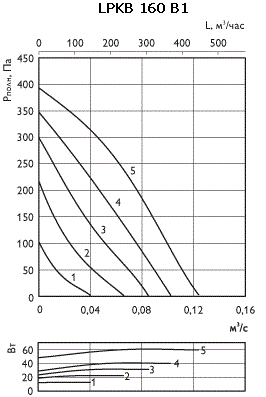

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80

Схема подключения
