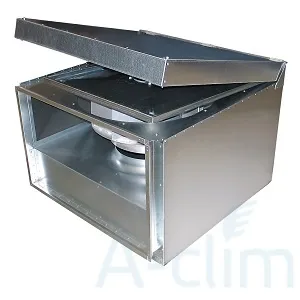

Вентилятор RKBI 500x250 H1
Вентилятор RKBI 500x250 H1 произведен компанией Ostberg. Поставляется в звукоизолированном корпусе. Присоединяется к прямоугольным воздуховодам.
Технические и конструктивные особенности:
- В устройство входит асинхронный двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад
- Монтируется в системе прямоугольных воздуховодов
- Корпус изготовлен из оцинкованной стали
- Слой звукоизоляции толщиной 500 мм
- Встроенная защита от перегрузки в двигателе
- Контроль скорости при помощи пятиступенчатого регулятора или бесшагового тиристора
Чертеж и размеры
|
Модель |
Размеры, мм |
|||||
|
a |
b |
d |
e |
f |
h |
|
|
RKBI 500x250 H1 |
500 |
250 |
562 |
292 |
603 |
383 |
Технические характеристики
|
Модель |
Напря- жение, В/Гц |
Ном. мощн., Вт |
Ток, А |
Частота вращ., об/мин |
Макс. t, °С |
Вес, кг |
|
RKBI 500x250 H1 |
230/50 |
670 |
3,00 |
2580 |
55 |
31,0 |
Шумовые характеристики
| Модель | LpA дБ(A) |
LwA tot |
LwA | ||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| RKBI 500x250 H1 | К входу | 66 | 73 | 61 | 71 | 67 | 62 | 60 | 57 | 56 | 52 |
| К выходу | 77 | 84 | 62 | 69 | 77 | 76 | 78 | 78 | 71 | 64 | |
| К окружению | 57 | 64 | 47 | 57 | 60 | 54 | 54 | 52 | 47 | 40 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
| Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
| Сигнал управления, В | 230 | 165 | 135 | 110 | 80 |
Схема подключения
