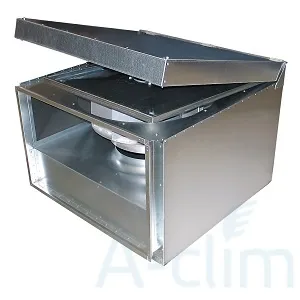

Вентилятор RKBI 600x350 D3
Вентилятор RKBI 600x350 D3 произведен компанией Ostberg. Поставляется в звукоизолированном корпусе. Присоединяется к прямоугольным воздуховодам.
Технические и конструктивные особенности:
- В устройство входит асинхронный двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад
- Монтируется в системе прямоугольных воздуховодов
- Корпус изготовлен из оцинкованной стали
- Слой звукоизоляции толщиной 500 мм
- Встроенная защита от перегрузки в двигателе
- Контроль скорости при помощи пятиступенчатого регулятора или бесшагового тиристора
Технические характеристики
Модель | Напря- | Ном. | Ток, | Частота | Макс. | Размеры, мм | Вес, | Схема | |||||
жение, | мощн., | А | вращ., | t, °С | кг | эл. | |||||||
В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
RKBI 600x350 A1 | 230/50 | 298 | 1,34 | 920 | 60 | 600 | 350 | 747 | 392 | 707 | 489 | 47,7 | 5 |
RKBI 600x350 B1 | 230/50 | 412 | 2,11 | 1405 | 40 | 600 | 350 | 747 | 392 | 707 | 489 | 46,7 | 5 |
RKBI 600x350 B3 | 400/50 | 338 | 1,04 | 1415 | 75 | 600 | 350 | 747 | 392 | 707 | 489 | 47,7 | 4 |
RKBI 600x350 D1 | 230/50 | 515 | 2,46 | 1370 | 40 | 600 | 350 | 747 | 392 | 707 | 489 | 47,2 | 5 |
RKBI 600x350 D3 | 400/50 | 522 | 1,27 | 1415 | 75 | 600 | 350 | 747 | 392 | 707 | 489 | 49,7 | 4 |
Шумовые характеристики
Модель | LpA | LwA | LwA | ||||||||
дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
RKBI 600x350 A1 | К входу | 55 | 62 | 54 | 59 | 56 | 48 | 40 | 43 | 39 | 32 |
К выходу | 62 | 69 | 54 | 64 | 64 | 59 | 60 | 58 | 52 | 45 | |
К окружению | 43 | 50 | 36 | 46 | 44 | 41 | 41 | 29 | 28 | 25 | |
RKBI 600x350 B1 | К входу | 63 | 70 | 55 | 62 | 68 | 51 | 46 | 47 | 44 | 40 |
К выходу | 70 | 77 | 57 | 68 | 75 | 64 | 66 | 66 | 60 | 56 | |
К окружению | 51 | 58 | 37 | 56 | 53 | 45 | 43 | 37 | 34 | 28 | |
RKBI 600x350 B3 | К входу | 62 | 69 | 56 | 60 | 68 | 51 | 46 | 47 | 42 | 40 |
К выходу | 70 | 77 | 57 | 65 | 75 | 64 | 66 | 66 | 60 | 56 | |
К окружению | 50 | 77 | 35 | 53 | 54 | 42 | 44 | 39 | 36 | 32 | |
RKBI 600x350 D1 | К входу | 64 | 71 | 57 | 65 | 68 | 55 | 50 | 53 | 48 | 42 |
К выходу | 73 | 80 | 61 | 69 | 78 | 66 | 68 | 67 | 62 | 56 | |
К окружению | 50 | 57 | 39 | 53 | 53 | 46 | 44 | 39 | 36 | 36 | |
RKBI 600x350 D3 | К входу | 64 | 71 | 58 | 65 | 69 | 55 | 50 | 53 | 48 | 44 |
К выходу | 73 | 80 | 59 | 68 | 78 | 66 | 69 | 68 | 62 | 57 | |
К окружению | 49 | 56 | 39 | 49 | 54 | 45 | 44 | 41 | 39 | 38 |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
Напряжение, В | 230 | 165 | 135 | 110 | 80 |
400 | 240 | 185 | 145 | 95 |
