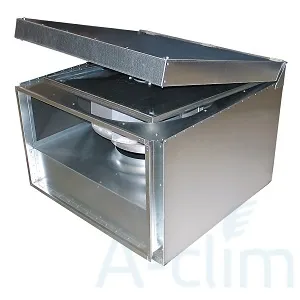

Вентилятор RKBI 700x400 C3
Вентилятор RKBI 700x400 C3 произведен компанией Ostberg. Поставляется в звукоизолированном корпусе. Присоединяется к прямоугольным воздуховодам.
Технические и конструктивные особенности:
- В устройство входит асинхронный двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад
- Монтируется в системе прямоугольных воздуховодов
- Корпус изготовлен из оцинкованной стали
- Слой звукоизоляции толщиной 500 мм
- Встроенная защита от перегрузки в двигателе
- Контроль скорости при помощи пятиступенчатого регулятора или бесшагового тиристора
Технические характеристики
Модель | Напря- | Ном. | Ток, | Частота | Макс. | Размеры, мм | Вес, | Схема | |||||
жение, | мощн., | А | вращ., | t, °С | кг | эл. | |||||||
В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
RKBI 700x400 C1 | 230/50 | 563 | 2,73 | 910 | 40 | 700 | 400 | 817 | 392 | 807 | 549 | 65 | 5 |
RKBI 700x400 C3 | 400/50 | 530 | 1,20 | 920 | 45 | 700 | 400 | 817 | 392 | 807 | 549 | 66 | 4 |
RKBI 700x400 E3 | 400/50 | 780 | 1,55 | 1358 | 60* | 700 | 400 | 817 | 392 | 807 | 549 | 63 | 4 |
* При регулировании скорости вращения вентилятора максимальная температура перемещаемого воздуха составляет у RKBI 700x400 E3 - 55°С.
Шумовые характеристики
Модель | LpA | LwA | LwA | ||||||||
дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
RKBI 700x400 C1 | К входу | 61 | 68 | 61 | 65 | 62 | 56 | 48 | 47 | 41 | 37 |
К выходу | 69 | 76 | 63 | 71 | 72 | 66 | 68 | 62 | 56 | 50 | |
К окружению | 51 | 58 | 42 | 57 | 52 | 46 | 42 | 35 | 31 | 27 | |
RKBI 700x400 C3 | К входу | 60 | 67 | 60 | 64 | 61 | 55 | 47 | 48 | 44 | 38 |
К выходу | 68 | 75 | 61 | 70 | 70 | 64 | 66 | 61 | 57 | 50 | |
К окружению | 49 | 56 | 41 | 54 | 50 | 46 | 44 | 38 | 30 | 28 | |
RKBI 700x400 E3 | К входу | 66 | 73 | 62 | 66 | 71 | 61 | 56 | 54 | 48 | 44 |
К выходу | 76 | 83 | 64 | 73 | 82 | 71 | 74 | 67 | 61 | 56 | |
К окружению | 54 | 61 | 45 | 53 | 59 | 49 | 47 | 42 | 37 | 36 |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
Напряжение, В | 230 | 165 | 135 | 110 | 80 |
400 | 240 | 185 | 145 | 95 |
