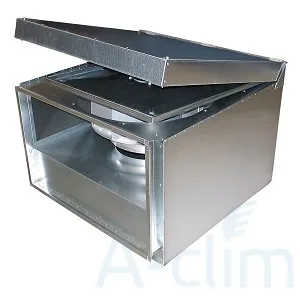

Вентилятор RKBI 800x500 K3
Вентилятор RKBI 800x500 K3 произведен компанией Ostberg. Поставляется в звукоизолированном корпусе. Присоединяется к прямоугольным воздуховодам.
Технические и конструктивные особенности:
- В устройство входит асинхронный двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад
- Монтируется в системе прямоугольных воздуховодов
- Корпус изготовлен из оцинкованной стали
- Слой звукоизоляции толщиной 500 мм
- Встроенная защита от перегрузки в двигателе
- Контроль скорости при помощи пятиступенчатого регулятора или бесшагового тиристора
Технические характеристики
Модель | Напря- | Ном. | Ток, | Частота | Макс. | Размеры, мм | Вес, | Схема | |||||
жение, | мощн., | А | вращ., | t, °С | кг | эл. | |||||||
В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
RKBI 800x500 B1 | 230/50 | 867 | 4,44 | 871 | 40 | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 5 |
RKBI 800x500 D3 | 400/50 | 1176 | 2,06 | 1314 | 65* | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 4 |
RKBI 800x500 K1 | 230/50 | 1611 | 7,75 | 1285 | 60* | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 5 |
RKBI 800x500 K3 | 400/50 | 1715 | 3,69 | 1395 | 55 | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 4 |
* При регулировании скорости вращения вентилятора максимальная температура перемещаемого воздуха составляет у RKBI 800x500 D3/K1 - 50°С..
Шумовые характеристики
Модель | LpA | LwA | LwA | ||||||||
дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
RKBI 800x500 B1 | К входу | 63 | 70 | 55 | 70 | 56 | 51 | 53 | 52 | 45 | 40 |
К выходу | 71 | 78 | 57 | 74 | 69 | 69 | 73 | 67 | 60 | 53 | |
К окружению | 51 | 58 | 48 | 57 | 50 | 48 | 45 | 37 | 34 | 29 | |
RKBI 800x500 D3 | К входу | 63 | 70 | 57 | 66 | 62 | 56 | 61 | 60 | 56 | 49 |
К выходу | 74 | 81 | 59 | 70 | 75 | 69 | 76 | 72 | 66 | 58 | |
К окружению | 55 | 62 | 48 | 55 | 59 | 51 | 52 | 45 | 42 | 37 | |
RKBI 800x500 K1 | К входу | 66 | 73 | 60 | 71 | 67 | 59 | 60 | 61 | 54 | 49 |
К выходу | 78 | 85 | 60 | 77 | 78 | 73 | 81 | 76 | 70 | 63 | |
К окружению | 57 | 64 | 46 | 60 | 62 | 54 | 51 | 44 | 39 | 38 | |
RKBI 800x500 K3 | К входу | 68 | 75 | 62 | 70 | 71 | 61 | 62 | 63 | 56 | 52 |
К выходу | 81 | 88 | 62 | 76 | 84 | 76 | 83 | 76 | 70 | 64 | |
К окружению | 59 | 66 | 49 | 59 | 64 | 56 | 53 | 48 | 44 | 39 |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
Напряжение, В | 230 | 165 | 135 | 110 | 80 |
400 | 240 | 185 | 145 | 95 |
