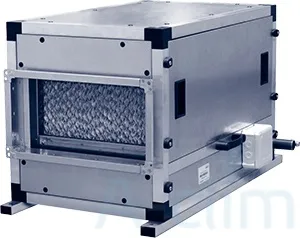

Увлажнитель КХМ-65 750x750-ЦТ-К

Производитель:
Арктос (Arktos)
цена по запросу
Позвоните нам

Канальный увлажнитель КХМ-65 750x750-ЦТ-К произведен заводом Арктос. Используется для испарительного увлажнения и адиабатического охлаждения воздуха. Относится к серии устройств, имеющих орошаемую насадку.

Характеристики устройств КХМ:

  • Установлены увлажняющие кассеты, производимые из материала GLASmat.
  • Эффективность увлажнения 65%
  • Предусмотрены прямоугольные фланцы для присоединения
  • Все рабочие элементы производятся из нержавеющей стали
  • Работает по принципу системы оборотного водоснабжения

1 - увлажняющая кассета

2 - циркуляционный насос

3 - коллектор с расходомерами

4 - водораспределительный коллектор

5 - электромагнитный клапан

6 - датчик уровня воды в поддоне

7 - линия отводного потока

8 - линия опорожнения поддона

9 - запорный вентиль

10 - аварийный перелив

Характеристики устройств КХМ

Модель Fж.с., Расход воздуха Расход воды Размеры, мм Вес, кг
м2 Lmin...Lmax, Lnom,1 Wувл, Wполн,2 a b c d e f h Сухой Влаж-
ный
  м3 м3 л/ч л/ч
КХМ-65 400x200-ЦМ-К 0,0635 229...1144 801 4,3 5,6...10,3 400 200 465 485 165 100 33 51 63
КХМ-65 400x400-ЦМ-К 0,1357 489...2443 1710 9,2 12,0...21,2 400 400 465 685 165 100 33 58 70
КХМ-65 450x450-ЦМ-К 0,2194 790...3950 2765 14,9 19,4...32,9 450 450 565 785 190 100 58 70 86
КХМ-65 500x250-ЦМ-К 0,1042 375...1875 1313 7,1 9,2...19,1 500 250 565 535 165 100 33 60 75
КХМ-65 500x300-ЦМ-К 0,1272 458...2290 1603 8,7 11,3...20,7 500 300 565 585 165 100 33 61 76
КХМ-65 500x500-ЦМ-К 0,2194 790...3950 2765 14,9 19,4...32,9 500 500 565 785 165 100 33 65 81
КХМ-65 600x300-ЦМ-К 0,1548 557...2787 1951 10,5 13,7...22,5 600 300 665 585 165 100 33 67 85
КХМ-65 600x350-ЦМ-К 0,1941 699...3494 2446 13,2 17,2...31,2 600 350 665 685 170 100 33 72 91
КХМ-65 600x600-ЦМ-К 0,3231 1163...5816 4072 22,0 28,6...52,0 600 600 665 885 165 100 33 79 99
КХМ-65 700x400-ЦМ-К 0,2485 895...4474 3132 16,9 22,0...40,9 700 400 765 685 165 100 33 78 99
КХМ-65 700x700-ЦТ-К 0,4159 1497...7486 5240 28,3 36,8...70,3 700 700 860 885 110 100 80 95 121
КХМ-65 750x750-ЦТ-К 0,5310 1912...9558 6691 36,1 47,0...90,1 750 750 960 985 120 100 105 107 137
КХМ-65 800x400-ЦТ-К 0,3437 1237...6186 4330 23,4 30,4...53,4 800 400 860 785 240 100 30 92 117
КХМ-65 800x500-ЦТ-К 0,3437 1237...6186 4330 23,4 30,4...53,4 800 500 860 785 165 100 30 90 115
КХМ-65 850x850-ЦТ-К 0,5310 1912...9558 6691 36,1 47,0...90,1 850 850 960 985 105 100 55 103 133
КХМ-65 1000x500-ЦТ-К 0,4389 1580...7900 5530 29,9 38,8...71,9 1000 500 1060 785 165 100 30 102 134
КХМ-65 1000x600-ЦТ-К 0,3882 1398...6988 4891 26,4 34,3...62,4 1000 600 1360 805 100 260 180 149 186
КХМ-65 1200x600-ЦТ-К 0,4785 1723...8613 6029 32,6 42,3...80,6 1200 600 1580 805 100 260 190 178 224
КХМ-65 1400x800-ЦТ-К 1,0872 3914...19570 13699 74,0 96,2...182,0 1400 800 1950 990 95 200 275 230 289
1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме".
2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”).

Параметры на номинальном режиме

Модель Эффективность при расходе воздуха Температура воздуха на входе  Влагосодержание воздуха на входе  Температура воздуха на выходе  Относит. влажность воздуха на выходе  Влагосодержание воздуха на выходе  Увеличение влагосодержание
Lnomηувл, % t1°C d1, г/кг t2°C ϕ2, % d2, г/кг ∆d, г/кг
КХМ-65... 0,58 30 0,2 18,7 35 4,7 4,5
КХМ-75... 0,67 35 0,2 19,9 42 6,2 6,0
КХМ-85... 0,81 38 0,2 18,2 61 8,1 7,9
КХМ-95... 0,92 38 0,2 15,5 83 9,2 9,0

Рекомендации по качеству воды для увлажнителей КХМ*

Параметр Ед. измерения Значение
Удельная проводимость мкСименс/см 100...550
Жёсткость (CaCO3) ppm 50...170
Хлориды (Cl) ppm <55
Водородный показатель pH 6...8
Масла и жиры ppm <2
Общее количество растворенных твердых веществ ppm <550
Взвешенные вещества ppm <5

*Оптимальные физико-химические свойства воды, при которых обеспечивается максимальный срок службы увлажняющих кассет.

Схема подключения
