КХМ-95 500x300-ЦМ-К

Производитель:
Арктос (Arktos)
цена по запросу
Позвоните нам

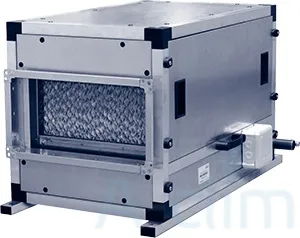

Канальный увлажнитель КХМ-95 500x300-ЦМ-К произведен заводом Арктос. Используется для испарительного увлажнения и адиабатического охлаждения воздуха. Относится к серии устройств, имеющих орошаемую насадку.

Характеристики устройств КХМ:

  • Установлены увлажняющие кассеты, производимые из материала GLASmat.
  • Эффективность увлажнения 95%
  • Предусмотрены прямоугольные фланцы для присоединения
  • Все рабочие элементы производятся из нержавеющей стали
  • Работает по принципу системы оборотного водоснабжения

1 - увлажняющая кассета

2 - циркуляционный насос

3 - коллектор с расходомерами

4 - водораспределительный коллектор

5 - электромагнитный клапан

6 - датчик уровня воды в поддоне

7 - линия отводного потока

8 - линия опорожнения поддона

9 - запорный вентиль

10 - аварийный перелив

Характеристики устройств КХМ

Модель

Fж.с.,

м2

Расход воздуха

Расход воды

Размеры, мм

Вес, кг

Lmin...Lmax,

м3

Lnom,1

м3/ч

Wувл,

л/ч

Wполн,2

л/ч

a

b

c

d

e

f

h

Сухой

Влажный

КХМ-95 400x200-ЦМ-К

0,0635

229...1144

801

8,6

11,2...20,6

400

200

465

485

165

100

33

53

66

КХМ-95 400x400-ЦМ-К

0,1357

489...2443

1710

18,5

24,0...42,5

400

400

465

685

165

100

33

61

76

КХМ-95 450x450-ЦМ-К

0,2194

790...3950

2765

29,9

38,8...65,9

450

450

565

785

190

100

58

74

94

КХМ-95 500x250-ЦМ-К

0,1042

375...1875

1313

14,2

18,4...32,2

500

250

565

535

165

100

33

62

79

КХМ-95 500x300-ЦМ-К

0,1272

458...2290

1603

17,3

22,5...41,3

500

300

565

585

165

100

33

64

82

КХМ-95 500x500-ЦМ-К

0,2194

790...3950

2765

29,9

38,8...71,9

500

500

565

785

165

100

33

69

89

КХМ-95 600x300-ЦМ-К

0,1548

557...2787

1951

21,1

27,4...51,1

600

300

665

585

165

100

33

70

91

КХМ-95 600x350-ЦМ-К

0,1941

699...3494

2446

26,4

34,3...62,4

600

350

665

685

170

100

33

75

97

КХМ-95 600x600-ЦМ-К

0,3231

1163...5816

4072

44,0

57,2...104,0

600

600

665

885

165

100

33

84

109

КХМ-95 700x400-ЦМ-К

0,2485

895...4474

3132

33,8

44,0...81,8

700

400

765

685

165

100

33

82

109

КХМ-95 700x700-ЦТ-К

0,4159

1497...7486

5240

56,6

73,6...134,6

700

700

860

885

110

100

80

103

137

КХМ-95 750x750-ЦТ-К

0,5310

1912...9558

6691

72,3

93,9...168,3

750

750

960

985

120

100

105

117

157

КХМ-95 800x400-ЦТ-К

0,3437

1237...6186

4330

46,8

60,8...106,8

800

400

860

785

240

100

30

98

130

КХМ-95 800x500-ЦТ-К

0,3437

1237...6186

4330

46,8

60,8...106,8

800

500

860

785

165

100

30

96

128

КХМ-95 850x850-ЦТ-К

0,5310

1912...9558

6691

72,3

93,9...168,3

850

850

960

985

105

100

55

112

152

КХМ-95 1000x500-ЦТ-К

0,4389

1580...7900

5530

59,7

77,6...143,7

1000

500

1060

785

165

100

30

110

151

КХМ-95 1000x600-ЦТ-К

0,3882

1398...6988

4891

52,8

68,7...124,8

1000

600

1360

805

100

260

180

156

201

КХМ-95 1200x600-ЦТ-К

0,4785

1723...8613

6029

65,1

84,7...155,1

1200

600

1580

805

100

260

190

188

244

КХМ-95 1400x800-ЦТ-К

1,0872

3914...19570

13699

147,9

192,3...327,9

1400

800

1950

990

95

200

275

247

327

1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме".
2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”).

Параметры на номинальном режиме

Модель Эффективность при расходе воздуха Температура воздуха на входе  Влагосодержание воздуха на входе  Температура воздуха на выходе  Относит. влажность воздуха на выходе  Влагосодержание воздуха на выходе  Увеличение влагосодержание
Lnomηувл, % t1°C d1, г/кг t2°C ϕ2, % d2, г/кг ∆d, г/кг
КХМ-65... 0,58 30 0,2 18,7 35 4,7 4,5
КХМ-75... 0,67 35 0,2 19,9 42 6,2 6,0
КХМ-85... 0,81 38 0,2 18,2 61 8,1 7,9
КХМ-95... 0,92 38 0,2 15,5 83 9,2 9,0

Рекомендации по качеству воды для увлажнителей КХМ*

Параметр Ед. измерения Значение
Удельная проводимость мкСименс/см 100...550
Жёсткость (CaCO3) ppm 50...170
Хлориды (Cl) ppm <55
Водородный показатель pH 6...8
Масла и жиры ppm <2
Общее количество растворенных твердых веществ ppm <550
Взвешенные вещества ppm <5

*Оптимальные физико-химические свойства воды, при которых обеспечивается максимальный срок службы увлажняющих кассет.

Схема подключения
