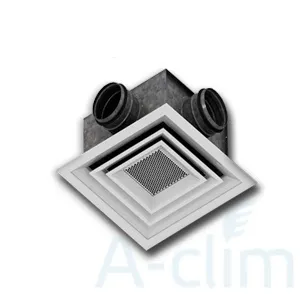

Воздухораспределитель 1 ПВК 600х600
Приточно-вытяжной воздухораспределитель 1 ПВК 600х600 является устройством, совмещающим функции как приточного так и вытяжного воздухораспределителя. Выполняет функцию одновременной подачи и вывода воздушных масс в/из помещения. Произведен заводом Арктос. Монтируется к круглыми воздуховодами.
Конструктивная схема 1 ПВК
Конструктивные характеристики воздухораспределителей 1 ПВК
|
Наименование изделия |
Типоразмер панели АхВ, мм |
Высота изделия Н, мм |
Н1, мм |
Диаметр патрубков Dп, мм |
Масса, кг |
|||||
|
без изоляции |
с изоляцией |
|||||||||
|
без регулятора |
с одним регулятором |
с двумя регуляторами |
без регулятора |
с одним регулятором |
с двумя регуляторами |
|||||
|
1ПВК 450х450 |
450х450 |
202 |
118 |
124 |
4,7 |
5,2 |
5,7 |
4,8 |
5,3 |
5,8 |
|
1ПВК 600х600 |
600х600 |
313 |
168 |
199 |
9,2 |
10 |
10,8 |
9,3 |
10,1 |
10,9 |
Данные для подбора 1 ПВК
|
Типоразмер |
F0., м2 |
LwA=20 дБ (А) |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
||||||||||||
|
L0, м3/ч |
∆Рприт/∆Рвыт, Па |
Дальнобойность струи [м] при Vx, м/с |
L0, м3/ч |
∆Рприт/∆Рвыт, Па |
Дальнобойность струи [м] при Vx, м/с |
L0, м3/ч |
∆Рприт/∆Рвыт, Па |
Дальнобойность струи [м] при Vx, м/с |
L0., м3/ч |
∆Рприт/∆Рвыт, Па |
Дальнобойность струи [м] при Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
||||||||||
|
450х450 |
0,083 |
70 |
3/4 |
1,0 |
- |
90 |
5/7 |
1,3 |
0,5 |
130 |
10/15 |
1,8 |
0,7 |
200 |
23/35 |
2,8 |
1,1 |
|
450x450 90П(Л) |
0,083 |
60 |
2/3 |
1,4 |
- |
80 |
4/6 |
1,8 |
0,7 |
120 |
8/13 |
2,7 |
1,1 |
190 |
21/32 |
4,3 |
1,7 |
|
600x600 |
0,192 |
190 |
3/5 |
2,1 |
0,8 |
230 |
5/7 |
2,6 |
1,0 |
340 |
10/15 |
3,8 |
1,5 |
500 |
22/33 |
5,5 |
2,2 |
|
600x600 90П(Л) |
0,192 |
170 |
3/4 |
2,7 |
1,1 |
210 |
4/6 |
3,3 |
1,3 |
320 |
9/14 |
5,1 |
2,0 |
490 |
22/32 |
7,8 |
3,1 |
Для воздухораспределителей с регулятором расхода 1ПВК Р значения ∆Рп и LwAиз таблиц и графиков корректируются:
∆Рп с регулятором = K · ∆Рп
LwA с регулятором = LwA + ∆LwA
|
Изделие |
Угол поворота заслонки клапана β, градус |
0° |
15° |
30° |
45° |
60° |
|
1ПВК Р(приточная часть) |
К |
1,2 |
1,4 |
2,4 |
>4,8 |
10,2 |
|
1ПВК Р(вытяжная часть) |
К |
1,0 |
1,2 |
1,5 |
2,9 |
5,8 |
|
1ПВК Р(приточная часть) |
LwA |
1 |
2 |
6 |
12 |
19 |
|
1ПВК Р(вытяжная часть) |
LwA |
1 |
1 |
2 |
8 |
12 |
Аэродинамические и акустические характеристики приточной части 1ПВК с вытяжным патрубком, расположенным соосно по отношению к приточному патрубку
Аэродинамические и акустические характеристики <приточной части 1ПВК с вытяжным патрубком, расположенным под углом 90° по отношению к приточному патрубку
Аэродинамические и акустические характеристики вытяжной части воздухораспределителей 1ПВК
вне зависимости от расположения патрубка вытяжной части
