FDC 200

FDC 200
Производитель
Polar Bear (Полар Беар)
5 178 руб.

Цены оптовые и действуют при заказе от 50 000 ₽. При меньшей сумме цену подскажет менеджер.

Напольные диффузоры FDC предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами (аудитории, концертные залы, театры, офисные помещения, помещения с телекоммуникационным оборудованием, компьютерные центры и т.п.). Отличные акустические характеристики позволяют применять диффузоры FDC в помещениях, к которым предъявляются повышенные требования к уровню шума.

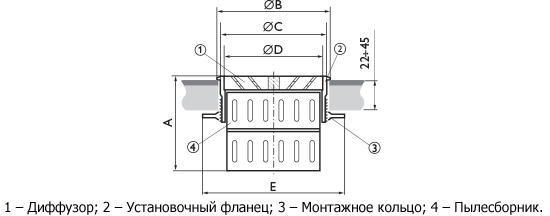

Характеристики диффузоров FDC
Модель A, мм ØB, мм ØC, мм ØD, мм E, мм Макс. нагрузка, кг
FDC 200 145 220 210 200 250 550
.

Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам:
Lwокт = Lp10A + Kокт;
LwA = Lp10A + 4.
где: Lwокт, дБ – октавный уровень звуковой мощности;
Lp10A, дБ (А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
Kокт – поправочный коэффициент;
LwA, дБ (А) – корректированный уровень звуковой мощности.
Модель Поправочный коэффициент Kокт, дБ
63 125 250 500 1000 2000 4000 8000
FDC 200 14 9 8 2 -3 -10 -16 -27
Снижение шума
Модель Снижение шума ∆L, дБ, с учетом отражения звука от открытого конца воздуховода
63 125 250 500 1000 2000 4000 8000
FDC 200 14 8 6 4 3 4 4 6
.

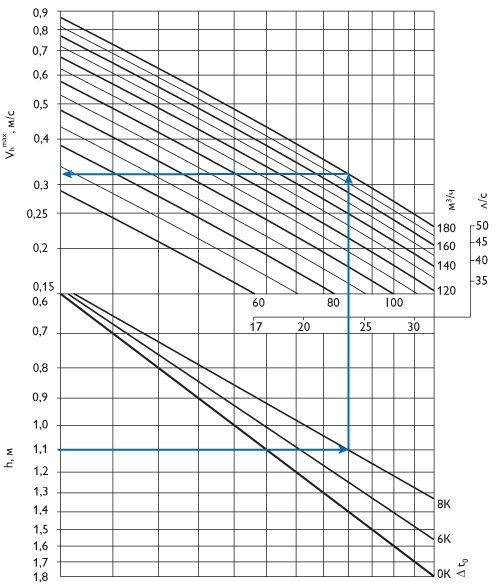

При максимальном расходе и в режиме охлаждения избыточная температура воздуха в приточной струе (разница температур подаваемого воздуха и воздуха в обслуживаемой зоне) на расстоянии 1,1 – 1,7 м от диффузора не превышает 1°С. Это связано с тем, что формируемая быстрозатухающая приточная струя обладает большой эжектирующей способностью и, после смешения, её температура постепенно выравнивается с температурой воздуха в обслуживаемом помещении.

∆t0 – температура приточного воздуха;
tо.з. – средняя температура воздуха в обслуживаемой зоне;
∆t0 = ∆t0 — tо.з. – избыточная температура воздуха в приточной струе.

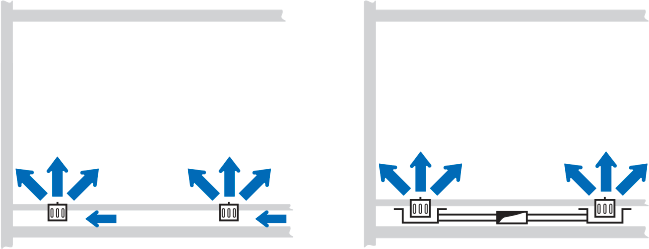

Примеры монтажа

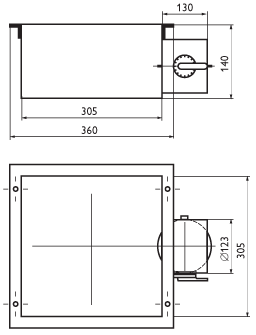

Камера статического давления
