3АПН 600x600
Трехсторонние прямоугольные диффузоры 3АПН, 3АПР устанавливаются на потолке у стены или у колонн и формируют симметричную по трем направлениям настилающуюся веерную струю.

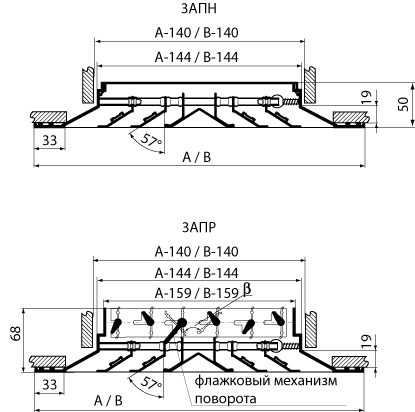

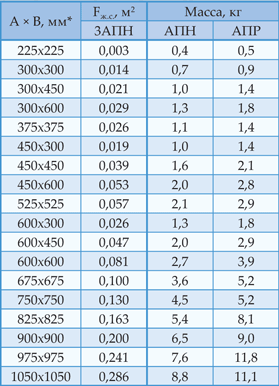

Конструктивные схемы и характеристики 3АПН, 3АПР
*- При обозначении типоразмера изделия 600×600 мм фактический размер составляет 595×595 мм.

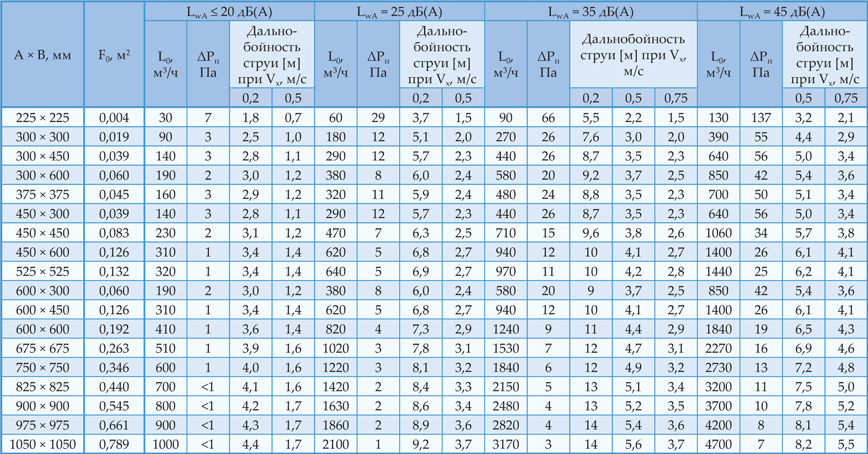

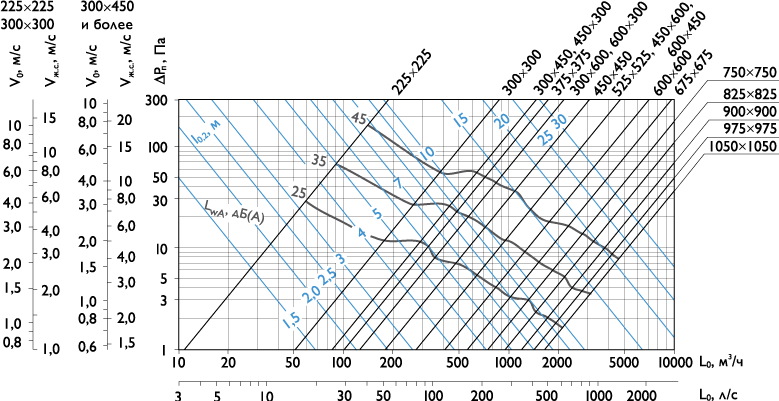

Данные для подбора диффузоров 3АПН, 3АПР
при подаче воздуха в помещение настилающимися веерными струями
В воздухораспределителях 3АПР (с регулятором расхода) значения ΔPп и LwA (из таблицы и графика) корректируются:
ΔPп 3АПР=K × ΔPп
ΔLwa3АПР=Lwa+ ΔLwa

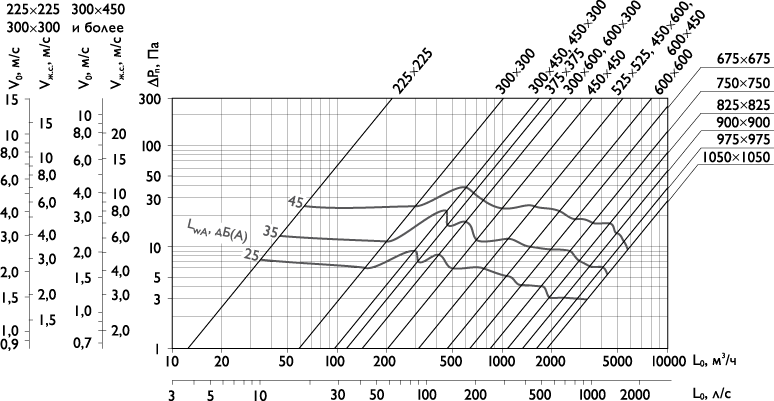

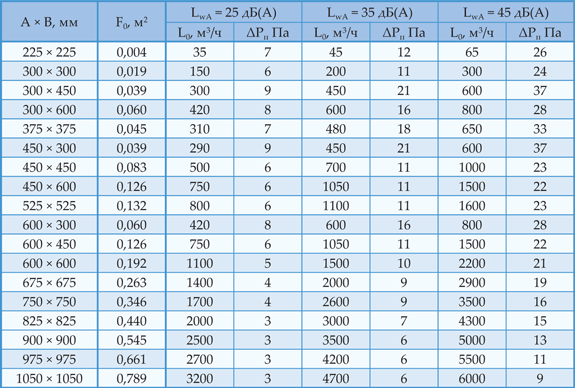

Аэродинамические и акустические характеристики диффузоров 3АПН, 3АПР
при удалении воздуха из помещения
В воздухораспределителях 3АПР (с регулятором расхода) значения ΔPп и LwA (из таблицы и графика) корректируются:
ΔPп 3АПР=K × ΔPп
ΔLwa3АПР=Lwa+ ΔLwa
