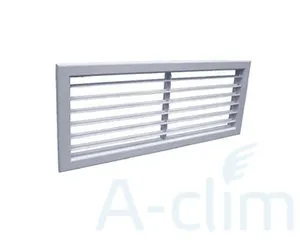

АМР-К с регулятором расхода воздуха 600x100

Производитель:
Арктос (Arktos)
1 586 руб.
Купить

Данные для подбора решеток АМН-К, АМР-К, АДН-К, АДР-К
при подаче воздуха в помещение (a1 = a2 = 0°)

Размеры*
А х В, мм
Fo, м2 LA < 20дБ ),  Рп ≤ 1 Па LA ≤ 20дБ ) LA=25дБ ) LA = 35дБ ) LA = 45дБ )
Lo, м3 дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.5 0.75 0.5 0.75
200х100 0,014 30 2,1 0,8 120 4 8,3 3,3 180 9 13 5,0 250 17 6,9 4,6 380 38 11 7,0
300х100 0,022 50 2,8 1,1 160 3 8,9 3,6 260 7 14 5,7 350 13 7,7 5,1 520 29 11 7,7
400х100 0,030 65 3,1 1,2 200 2 9,6 3,8 350 7 17 6,7 460 13 8,8 5,9 700 29 13 8,9
500х100 0,039 80 3,4 1,4 250 2 11 4,3 420 6 18 7,1 580 13 10 6,6 800 24 14 9,1
600х100 0,047 100 3,9 1,5 280 2 11 4,3 450 5 17 7,0 680 12 11 7,1 900 21 14 9,3
150х150 0,017 35 2,2 0,9 120 3 7,7 3,1 200 8 13 5,1 280 15 7,2 4,8 400 31 10 6,9
300х150 0,036 75 3,3 1,3 240 2 10 4,2 380 6 17 6,6 550 13 10 6,4 850 30 15 10
400х150 0,049 100 3,7 1,5 300 2 11 4,5 500 6 19 7,5 750 13 11 7,5 1000 23 15 10
500х150 0,063 130 4,3 1,7 380 2 13 5,1 600 5 20 8,1 900 12 12 8,0 1400 28 19 12
600х150 0,076 150 4,6 1,8 440 2 13 5,3 700 5 21 8,6 1000 10 12 8,1 1500 22 18 12
700х150 0,089 170 4,8 1,9 520 2 15 5,8 800 5 22 8,9 1200 10 14 9,0 1800 23 20 14
800х150 0,102 200 5,2 2,1 600 2 16 6,3 1000 5 26 10 1500 12 16 10 1900 19 20 13
200х200 0,032 70 3,2 1,3 220 3 10 4,1 350 6 16 6,5 460 11 8,4 5,6 700 26 13 8,6
300х200 0,050 100 3,7 1,5 300 2 11 4,5 500 6 19 7,5 750 12 11 7,4 1000 22 15 10
400х200 0,069 130 4,1 1,7 400 2 13 5,1 650 5 20 8,2 900 10 12 7,7 1400 23 18 12
500х200 0,087 160 4,5 1,8 480 2 14 5,4 800 5 23 9,2 1200 11 14 9,2 1700 22 19 13
600х200 0,105 200 5,2 2,1 600 2 15 6,2 980 5 25 10 1500 12 16 10 2000 20 21 14
700х200 0,123 230 5,5 2,2 640 2 15 6,1 1050 4 25 10 1600 9 15 10 2200 18 21 14
800х200 0,141 270 6,0 2,4 760 2 17 6,8 1250 5 28 11 1800 9 16 11 2600 19 23 15
1000х200 0,177 340 6,7 2,7 920 2 18 7,3 1500 4 30 12 2000 7 16 10 3000 16 24 16
300х300 0,079 150 4,5 1,8 400 1 12 4,8 650 4 19 7,7 1000 9 12 7,8 1500 20 18 12
400х300 0,107 200 5,1 2,0 600 2 15 6,1 1000 5 25 10 1400 10 14 10 1880 17 19 13
500х300 0,139 250 5,7 2,3 750 2 17 6,8 1250 5 29 11 1800 10 16 11 2500 19 23 15
600х300 0,163 300 6,2 2,5 850 2 18 7,0 1400 4 29 12 2000 8 16 11 2800 17 23 15
700х300 0,191 350 6,7 2,7 980 1 19 7,5 1600 4 30 12 2200 7 17 11 3400 18 26 17
800х300 0,219 400 7,1 2,9 1100 1 20 7,8 1800 4 13 2500 7 18 12 3800 17 27 18
1000х300 0,275 500 8,0 3,2 1250 1 20 8,0 2000 3 13 3200 7 20 13 4000 12 25 17

    * Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании «Арктос»
    При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза. При установке регулятора расхода в решетках
АМР-К, АДР-К данные таблицы корректируются:
Значение коэффициента К и LWA для решеток АМР-К, АДР-К при α1=α2=0°

% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
∆ LWA, дБ ) 2 5 7

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Тип решетки АМН-К АМР-К АДН-К АДР-К
К Ж.С. = F Ж.С./F0 0,87 0,68 0,75 0,56
Данные для подбора решеток АМН-К, АМР-К, АДН-К, АДР-К
при подаче воздуха в помещение (a1 = a2 = 45°)

Размеры*
А х В, мм
Fo, м2 LA < 20дБ ),  Рп ≤ 1 Па LA ≤ 20дБ ) LA=25дБ ) LA = 35дБ ) LA = 45дБ )
Lo, м3 дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с Lo, м3 ∆Рп, Па дально-бойность, м при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.2 0.5 0.75 0.5 0.75
200х100 0,014 30 1,3 0,5 80 7 3,3 1,3 125 17 5,2 2,1 200 46 8,4 3,4 2,2 250 69 4,1 2,8
300х100 0,022 50 1,7 0,7 125 7 4,2 1,7 200 19 6,7 2,7 280 37 9,4 3,8 2,5 400 75 5,4 3,6
400х100 0,030 65 1,9 0,7 150 6 4,3 1,7 240 15 6,9 2,8 350 31 10 4,0 2,7 550 75 6,3 4,2
500х100 0,039 80 2,0 0,8 180 5 4,6 1,8 280 12 7,1 2,8 450 33 12 4,7 3,1 650 66 6,6 4,4
600х100 0,047 100 2,3 0,9 210 5 4,9 1,9 320 11 7,4 2,9 480 25 11 4,5 3,0 750 61 7,0 4,7
150х150 0,017 35 1,3 0,5 100 8 3,8 1,5 160 20 6,1 2,4 210 37 8,2 3,3 2,2 320 84 5,0 3,3
300х150 0,036 75 2,0 0,8 180 6 4,7 1,9 280 13 7,2 2,9 420 31 11 4,4 2,9 600 63 6,3 4,2
400х150 0,049 100 2,2 0,9 200 4 4,5 1,8 400 15 8,8 3,5 500 24 11 4,5 3,0 780 58 7,0 4,7
500х150 0,063 130 2,6 1,0 300 5 6,0 2,4 480 13 9,4 3,8 700 29 14 5,6 3,7 920 50 7,4 4,9
600х150 0,076 150 2,7 1,1 340 5 6,2 2,5 520 11 9,4 3,8 850 29 15 6,1 4,1 1050 46 7,7 5,1
700х150 0,089 170 2,9 1,1 370 4 6,2 2,5 560 10 10 3,9 890 24 15 6,0 4,0 1250 46 8,3 5,6
800х150 0,102 200 3,1 1,3 410 4 6,4 2,6 620 9 10 3,9 960 20 15 6,0 4,0 1450 48 9,2 6,1
200х200 0,032 70 1,9 0,8 160 6 4,4 1,8 250 13 6,8 2,7 360 29 10 4,0 2,7 510 58 5,7 3,8
300х200 0,050 100 2,2 0,9 225 5 5,0 2,0 350 11 7,7 3,1 550 27 12 4,8 3,2 780 55 7,0 4,6
400х200 0,069 130 2,5 1,0 300 4 5,7 2,3 480 11 8,9 3,6 700 24 13 5,3 3,5 1050 55 8,1 5,4
500х200 0,087 160 2,7 1,1 340 4 5,8 2,3 520 9 9,0 3,6 900 25 15 6,1 4,1 1350 55 9,1 6,1
600х200 0,105 200 3,1 1,2 400 3 6 2 2,5 600 8 9,3 3,7 980 20 15 6,0 4,0 1550 50 9,5 6,4
700х200 0,123 230 3,3 1,3 480 4 6,9 2,7 720 8 10 4,0 1200 22 17 6,8 4,5 1650 41 9,3 6,2
800х200 0,141 270 3,6 1,4 560 4 7,5 3,0 850 9 11 4,6 1400 24 19 7,6 5,0 1850 41 10 6,7
1000х200 0,177 340 4,0 1,6 650 3 7,7 3,1 950 7 11 4,5 1700 22 20 8,2 5,4 2200 37 11 7,1
300х300 0,079 150 2,7 1,1 325 4 5,8 2,3 500 10 9,1 3,6 800 24 14 5,6 3,8 1300 63 9,3 6,2
400х300 0,107 200 3,1 1,2 400 3 6,1 2,5 600 8 9,4 3,8 1100 25 17 6,8 4,5 1600 53 9,9 6,6
500х300 0,139 250 3,4 1,4 500 3 6,8 2,7 750 8 11 4,2 1250 20 17 6,9 4,6 1800 41 9,8 6,5
600х300 0,163 300 3,7 1,5 560 3 6,9 2,8 820 6 10 4,1 1400 17 17 7,0 4,6 2150 41 11 7,2
700х300 0,191 350 4,0 1,6 665 3 7,6 3,0 980 6 11 4,4 1700 19 20 7,9 5,2 2500 39 11 7,5
800х300 0,219 400 4,3 1,7 800 3 8,6 3,4 1200 7 13 5,0 1800 16 19 7,7 5,2 2700 35 11 7,6
1000х300 0,275 500 4,8 1,9 1000 3 9,5 3,8 1500 7 14 5,7 2500 19 24 9,4 6,3 3300 33 12 8,3

    * Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании «Арктос»
    При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза. абличные значения для решеток АМН-К необходимо корректировать
При установке регулятора расхода в решетках АМР-К, АДР-К данные таблицы корректируются:
Значение коэффициента К и LWA для решеток АМР-К, АДР-К при α1=α2=45°

% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
∆ LWA, дБ ) 2 5 7

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Тип решетки АМН-К АМР-К АДН-К АДР-К
К Ж.С. = F Ж.С./F0 0,87 0,68 0,75 0,56
.



Данные для подбора решеток АМН-К, АМР-К, АДН-К, АДР-К
при удалении воздуха из помещения (a1 = a2 = 0°)

Размеры*
А х В, мм
Fo, м2 LA = 25дБ ) LA = 35дБ ) LA = 45дБ )
L, м3 Vo, м/с ∆Рп, Па L, м3 Vo, м/с ∆Рп, Па L, м3 Vo, м/с ∆Рп, Па
200х100 0,014 180 3,6 9 250 5,0 17 380 7,5 38
300х100 0,022 260 3,3 7 350 4,4 13 520 6,6 29
400х100 0,030 350 3,2 7 460 4,3 13 700 6,5 29
500х100 0,039 420 3,0 6 580 4,1 13 800 5,7 24
600х100 0,047 450 2,7 5 680 4,0 12 900 5,3 21
150х150 0,017 200 3,3 8 280 4,6 15 400 6,5 31
300х150 0,036 380 2,9 6 550 4,2 13 850 6,6 30
400х150 0,049 500 2,8 6 750 4,3 13 1000 5,7 23
500х150 0,063 600 2,7 5 900 4,0 12 1400 6,3 28
600х150 0,076 700 2,6 5 1000 3,7 10 1500 5,5 22
700х150 0,089 800 2,5 5 1200 3,7 10 1800 5,6 23
800х150 0,102 1000 2,7 5 1500 4,1 12 1900 5,2 19
200х200 0,032 350 3,0 6 460 4,0 11 700 6,1 26
300х200 0,050 500 2,8 6 750 4,2 12 1000 5,6 22
400х200 0,069 650 2,6 5 900 3,6 10 1400 5,6 23
500х200 0,087 800 2,6 5 1200 3,8 11 1700 5,4 22
600х200 0,105 980 2,6 5 1500 4,0 12 2000 5,3 20
700х200 0,123 1050 2,4 4 1600 3,6 9 2200 5,0 18
800х200 0,141 1250 2,5 5 1800 3,5 9 2600 5,1 19
1000х200 0,177 1500 2,4 4 2000 3,1 7 3000 4,7 16
300х300 0,079 650 2,3 4 1000 3,5 9 1500 5,3 20
400х300 0,107 1000 2,6 5 1400 3,6 10 1880 4,9 17
500х300 0,139 1250 2,5 5 1800 3,6 10 2500 5,0 19
600х300 0,163 1400 2,4 4 2000 3,4 8 2800 4,8 17
700х300 0,191 1600 2,3 4 2200 3,2 7 3400 4,9 18
800х300 0,219 1800 2,3 4 2500 3,2 7 3800 4,8 17
1000х300 0,275 2000 2,0 3 3200 3,2 7 4000 4,0 12

    * Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании «Арктос»
    При установке регулятора расхода в решетках АМР-К, АДР-К данные таблицы корректируются: Значение коэффициента К и LWA
для решеток АМР-К, АДР-К при α1=α2=0°
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
∆ LWA, дБ ) 2 5 7
