РСН 700x150

Производитель:
Арктос (Arktos)
2 419 руб.
Купить

Данные для подбора сотовых решеток РСН, РСР при удалении воздуха из помещения

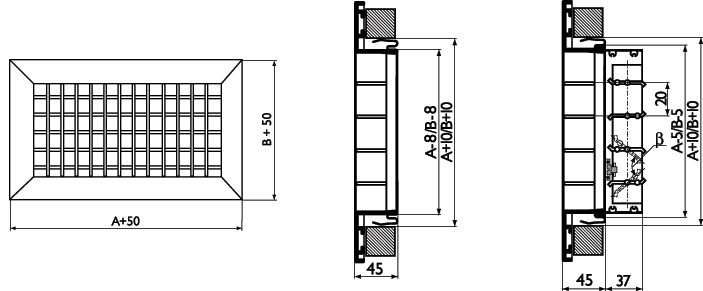

Размеры*
А х В, мм
Fo , м2 LWA = 25дБ ) LWA = 35дБ ) LWA = 45дБ )
Lo , м3 ∆Рп, Па Vo , м/с Lo , м3 ∆Рп, Па Vo , м/с Lo , м3 ∆Рп, Па Vo , м/с
200 x 100 0,018 180 4 2,8 250 8 3,9 380 19 5,9
300 x 100 0,027 260 11 2,7 350 7 3,6 520 15 5,3
400 x 100 0,036 350 11 2,7 460 7 3,5 700 16 5,4
500 x 100 0,045 420 11 2,6 580 7 3,6 800 13 4,9
600 x 100 0,054 450 8 2,3 680 7 3,5 900 11 4,6
150 x 150 0,020 200 12 2,8 280 8 3,9 400 17 5,6
300 x 150 0,041 380 11 2,6 550 7 3,7 850 18 5,8
400 x 150 0,055 500 10 2,5 750 8 3,8 1000 14 5,1
500 x 150 0,070 600 9 2,4 900 7 3,6 1400 17 5,6
600 x 150 0,084 700 8 2,3 1000 6 3,3 1500 14 5,0
700 x 150 0,098 800 8 2,3 1200 6 3,4 1800 14 5,1
800 x 150 0,112 1000 10 2,5 1500 7 3,7 1900 12 4,7
200 x 200 0,036 350 11 2,7 460 7 3,5 700 16 5,4
300 x 200 0,055 500 10 2,5 750 8 3,8 1000 14 5,1
400 x 200 0,074 650 9 2,4 900 6 3,4 1400 15 5,3
500 x 200 0,093 800 9 2,4 1200 7 3,6 1700 14 5,1
600 x 200 0,112 980 9 2,4 1500 7 3,7 2000 14 5,0
700 x 200 0,131 1050 8 2,2 1600 6 3,4 2200 12 4,7
800 x 200 0,150 1250 8 2,3 1800 6 3,3 2600 12 4,8
1000 x 200 0,188 1500 8 2,2 2000 5 3,0 3000 10 4,4
300 x 300 0,084 650 7 2,1 1000 6 3,3 1500 14 5,0
400 x 300 0,113 1000 10 2,5 1400 6 3,4 1880 11 4,6
500 x 300 0,142 1250 9 2,4 1800 7 3,5 2500 13 4,9
600 x 300 0,171 1400 8 2,3 2000 6 3,2 2800 11 4,5
700 x 300 0,200 1600 8 2,2 2200 5 3,1 3400 12 4,7
800 x 300 0,229 1800 8 2,2 2500 5 3,0 3800 11 4,6
1000 x 300 0,287 2000 6 1,9 3200 5 3,1 4000 8 3,9

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
В воздухораспределителях c регулятором расхода таблич. значения ∆Рполн и Lwa корректируются: Значение коэффициента К и ∆LWA для решеток РСР
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.4 5.8 11.3
∆LWA, дБ ) 2 5 7
