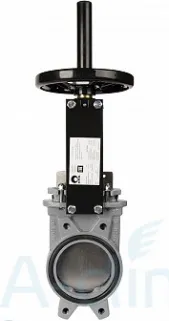

Задвижка шиберная CМО АВ-02-100-PN10-HW-E

Производитель:
СМО (ЦМО)
61 925 руб.
Купить

Задвижка АВ-02-100-PN10-HW-E отличается:

  • высокой эффективностью;
  • надежной конструкцией;
  • несложной эксплуатацией;
  • несложным монтажом;
  • длительным сроком службы.

Корпус и запорная часть задвижки изготавливаются из нержавеющей стали высокого качества. Это обеспечивает конструкции прочность, надежность, устойчивость к коррозии. Затвор АВ-02-100-PN10-HW-E с высоким эффектом применяются в трубопроводах, по которым перекачиваются жидкости с содержанием твердых частиц (до 5 процентов). Специалисты рекомендуют устанавливать эти запорно-регулирующее устройство после фильтра. Задвижка АВ-02-100-PN10-HW-E подвергается на предприятиях компании-изготовителя СМО тщательной проверке. На прочность испытываются давлением воды и корпус, и уплотнения. На все эти испытания имеются сертификаты, которые покупатель при желании может получить. Изделие соответствует европейским стандартам качества и безопасности.

Основные конструктивные особенности:

  1. выдвижной шток;
  2. хорошая пропускная способность;
  3. действие в двух направлениях;
  4. корпус и запорная часть - из нержавеющей стали;
  5. возможно использовать разнообразные материалы для уплотнения;
  6. управление - ручное, посредством штурвала;
  7. уплотнение штока - EPDM;
  8. монтаж - между фланцами.

Технические характеристики:

  • диаметр - 100 мм;
  • рабочая температура - от -10 до +120 градусов;
  • давление - 10 бар;
  • строительная длина - 50 мм;
  • строительная высота - 503 мм.

Области применения:

  • пищевая промышленность;
  • насосные станции;
  • обработка сточных вод;
  • химические предприятия.
  • Страна: Испания;
  • Диаметр: DN100;
  • Длина: 50 мм;
  • Высота: 503 мм;
  • Рабочее давление: PN10;
  • Тип штока: выдвижной;
  • Тип: однонаправленный, межфланцевый;
  • Материал корпуса: нержавеющая сталь;
  • Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
  • Материал ножа: нержавеющая сталь AISI 304;
  • Материал штока: нержавеющая сталь;
  • Пропускная способность: высокая;
  • Температура: от -10 до 120°C;
  • Класс герметичности: А;
  • Тип управления: штурвал;
  • Материал уплотнения штока: EPDM;
  • Направление потока среды: двустороннее.

Компоненты шиберных задвижек CMO AB-02-HW-E DN100

1. Корпус - CF8M;
2. Нож - AISI316;
3. Направляющая ножа - RCH1000;
4. Сальник - CF8M;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
