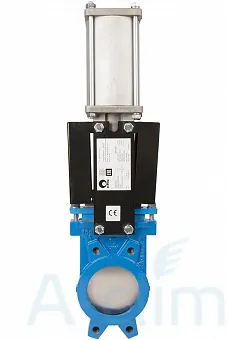

Задвижка шиберная CМО А(SP)-031-01-0100-PN10-D/A-E

Производитель:
СМО (ЦМО)
51 149 руб.
Купить

Шиберная задвижка А(SP)-031-01-0100-PN10-D/A-E - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.

Основные конструктивные особенности:

  • действует в одном направлении;
  • нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);
  • выдвижной шток;
  • отличная производительность;
  • для уплотнений можно использовать разнообразные материалы;
  • автоматическое управление посредством пневмопривода;
  • корпус - из стали, запорная часть - из нержавеющей стали;
  • уплотнение штока - EPDM;
  • монтаж между фланцами;
  • защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);
  • внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.

Технические характеристики:

  1. диаметр - 100 мм;
  2. рабочая температура - от -10 до +120 градусов;
  3. давление - 10 бар;
  4. строительная длина - 50 мм;
  5. строительная высота -562 мм.

Области применения:

  1. целлюлозно-бумажная и горнодобывающая промышленность;
  2. пищевое и химическое производство;
  3. обработка сточных вод;
  4. элеваторы;
  5. транспорт твердых сыпучих материалов.
  • Страна: Испания;
  • Диаметр: DN100;
  • Длина: 50 мм;
  • Высота: 562 мм;
  • Рабочее давление: PN10;
  • Тип штока: выдвижной;
  • Тип: однонаправленный, межфланцевый;
  • Материал корпуса: сталь (1.0402);
  • Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
  • Материал ножа: нержавеющая сталь AISI 304;
  • Материал штока: нержавеющая сталь;
  • Пропусканная способность: высокая;
  • Температура: от -10 до 120°C;
  • Класс герметичности: А;
  • Тип управления: пневмопривод;
  • Материал уплотнения штока: EPDM;
  • Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-03-D/A-E DN100

1. Корпус - 1.0402;
2. Нож - AISI316;
3. Направляющая ножа - RCH1000;
4. Сальник - CF8M;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
