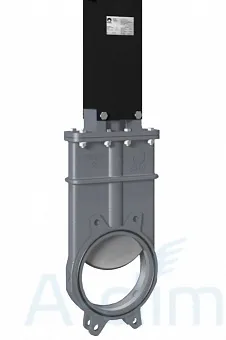

Задвижка шиберная СМО К(SP)-021-02-0100-PN10

Производитель:
СМО (ЦМО)
114 380 руб.
Купить

Шиберная задвижка СМО К(SP)-021-02-0100-PN10 гильотинного типа, отличаясь надежностью и эффективностью, успешно применяется в трубопроводных системах для регулирования рабочего потока.

Рабочей средой могут быть:

  • жидкости, содержащие твердые примеси в объеме не более 5 процентов;
  • сухие твердые материалы, транспортируемые самотеком;
  • агрессивные вещества.

При работе с твердыми веществами задвижка устанавливается в таком положении, чтобы стрелка на корпусе указывала в обратную от направления потока сторону. Устройство может размещаться вне колодцев - под землей или под водой. Затвор оснащен колпаком, который защищает шток от пыли и грязи, а также применяется для его смазки. Материалы, из которых изготавливается задвижка, обеспечивают конструкции высокую прочность и устойчивость к коррозии.

Основные технические особенности нержавеющей задвижки СМО:

  • работает в одном направлении;
  • с выдвижным штоком;
  • имеет высокую пропускную способность при незначительных перепадах давления;
  • корпус и запорный элемент изготовлены из стали нержавеющей;
  • есть возможность использовать разнообразные материалы для уплотнения;
  • управление - автоматическое (ISO-фланец);
  • соединение - межфланцевое.

Технические характеристики:

  1. максимальная температура - 90 градусов;
  2. давление -10 бар;
  3. диаметр - 100 мм;
  4. строительная длина - 50 мм.

Области применения:

  1. целлюлозно-бумажная промышленность;
  2. химические заводы;
  3. пищевые предприятия;
  4. горное дело;
  5. очистка сточных вод;
  6. транспорт сыпучих материалов;
  7. элеваторы.
  • Страна: Испания;
  • Диаметр: DN100;
  • Длина: 50 мм;
  • Рабочее давление: PN10;
  • Тип штока: выдвижной;
  • Тип: межфланцевый;
  • Материал корпуса: нержавеющая сталь;
  • Материал ножа: нержавеющая сталь AISI 304;
  • Материал запирающего элемента: нержавеющая сталь;
  • Пропускная способность: высокая;
  • Температура: до 90°C;
  • Тип управления: ISO-фланец;
  • Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO K-02-ISO-E DN100

1. Корпус - CF8M;
2. Нож - AISI316;
3. Заглушка - CF8M;
4. Седловая прокладка - картон;
5. Гильза - нейлон;
6. Верхняя шайба - AISI304;
7. Кольцевая прокладка внутренняя - нитрил;
8. Кольцевая прокладка внешняя - нитрил;
9. Кольцевая прокладка - нитрил;
10. Седло - RCH 1000;
11. Опорная пластина - S275JR;
12. Болт - A-2;
13. Шайба - A-2;
14. Гайка - A-2;
15. Болт - A-4;
16. Шайба - A-4;
17. Гайка - A-4;
18. Уплотнение - ЭПДМ;
19. Кольцо - AISI316.
