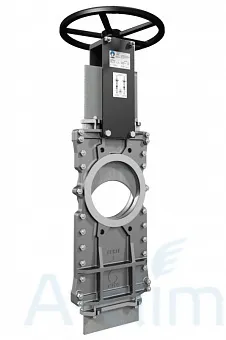

Шиберная задвижка CМО (ЦМО) L(SP)-021-02-0080-PN10

Производитель:
СМО (ЦМО)
122 048 руб.
Купить

Шиберная задвижка гильотинного типа L(SP)-021-02-0080-PN10, обладая высокими эксплуатационными характеристиками, широко применяется во многих сферах производства.

Задвижка данной модели:

  • надежна;
  • эффективна;
  • долго служит.

Конструктивные особенности задвижки СМО L(SP)-021-02-0080-PN10:

  1. состоит из двух частей с направляющими для ножа;
  2. сквозной нож с режущим краем, дающий возможность перекрывать рабочую среду с большой плотностью;
  3. действие в двух направлениях;
  4. шток невыдвижной;
  5. хорошая пропускная способность при незначительных перепадах давления;
  6. корпус и нож изготавливаются из нержавеющей стали;
  7. возможность использовать различные материалы для уплотнения;
  8. управление - ручное (штурвал);
  9. соединение - фланцевое.

Технические характеристики затвора:

  • максимальная температура - 90 градусов;
  • рабочее давление - 10 бар;
  • диаметр - 80 мм;
  • строительная длина - 50 мм;
  • строительная высота - 330 мм.

Задвижка эффективно работает:

  • с жидкостями без примесей;
  • с жидкостями, в которых содержатся в объеме до 20 процентов примеси в твердом виде;
  • сухие, твердые материалы (подаются самотеком).

Основные области применения:

  1. предприятия по выпуску бумаги и целлюлозы;
  2. химическое производство;
  3. пищевое производство;
  4. горнодобывающие предприятия;
  5. добыча нефти;
  6. очистка водных стоков;
  7. транспорт загрязненных жидкостей;
  8. элеваторы.

Производитель

СМО

Артикул

L(SP)-021-02-0080-PN10

Серия

Серия L

Страна

Испания

Материал корпуса

Нерж. Сталь (1.4408)

Материал ножа

Нерж. Сталь (1.4401)

Тип управления

Штурвал

Тип штока

Невыдвижной

Направление потока среды

Двухсторонний

t° (max)

90

Тип присоединения

Межфланц. (PN16)

Рабочее давление

PN10

Строительная высота(мм)

330

Строительная длина (мм)

50

Диаметры

DN80

Список стандартных компонентов

Компонент

Исполнение из чугуна

Исполнение из нержавеющей стали

1. Корпус

GG25

CF8M

2. Нож

AISI304

AISI316

3. Прокладка

Картон

Картон

4. Сальник

GGG50

CF8M

5. Набивка сальника штока

Синт. + ПТФЭ

Синт. + ПТФЭ

6. Прокладка

ЭПДМ

ЭПДМ

7. Опорные пластины

S275JR

S275JR

8. Кольцо

AISI316

AISI316

9. Уплотнение

ЭПДМ

ЭПДМ

10. Шток

AISI303

AISI303

11. Траверса

Сталь

Сталь

12. Гайка

Бронза

Бронза

13. Контргайка

ST44.2 + Цинк

ST44.2 + Цинк

14. Маховик

Чугун с шаровидным  графитом

Чугун с шаровидным  графитом

15. Гайка

Сталь

Сталь

16. Колпак

Сталь

Сталь

Зависимость рабочего давления от размеров

Размеры DN, мм

Рабочее давление, кг/см2 (Bar)

DN50 - DN125

10

DN150

8

DN200

7

DN250 - DN300

5

DN350 - DN400

4

DN450 - DN600

3

DN700 - DN2000

2

Тип затвора

Корпус

Размер

Рабочее давление

Управление

Аксессуары

Седловое уплотнение

А - односторонний затвор

01 - чугун

проход круглый DN(50-1200)

PN 10

HW (Hand wheel) - штурвал с выдвижным штоком



SOV  - соленоид

М-металл

Т - одностронний затвор



02 - нержавеющая сталь



проход прямоугольный (200х2002000х2000)



HW (N) - штурвал с невыдвижным штоком



LS1 - механические концевые выключатели Omron D4N-1120

E - этилен-пропилен

АВ - двусторонний затвор



03 - сталь

R - ручной редуктор с выдвижным штоком

LS2 - механические концевые выключатели Telemecanique XCKM115



N -нитрил NBR

GL - двустронний затвор для абразивных сред



04 - сплавы

R (N) - ручной редуктор с невыдвижным штоком



LS3 - индуктивные концевые выключатели Telemecanique XS618BIMAL2



V -витон

L - двусторонний затвор со сквозным ножом



05 - титан

D/A - пневмопривод двойного действия



LS4 - индуктивные концевые выключатели BDC AX18/4609KS



T - тефлон PTFE

F - бункерный затвор с круглым проходом



N/O - нормально открытый односторонний пневмопривод

LS5 - индуктивные концевые выключатели P&F NBB8-18GM60-US



S - силикон

С - бункерный затвор с квадратным затвором



N/С - нормально закрытый односторонний пневмопривод

SCR - скребок

NR -натуральный каучук

D - односторонний затвор на высокие давления



ISO - ISO-фланец под электропривод с выдвижным штоком



DC - конический дефлектор

NP - неопрен

СВ - односторонний затвор на высокие давления



ISO(N) - ISO-фланец под электропривод с невыдвижным штоком



EmrHW - ручной дублер для пневмоприводов

СА - прямоугольный щитовой затвор (поверхностный)



AUMA - электропривод с выдвижным штоком



MPG- зеркальная полировка ножа

МС - прямоугольный щитовой затвор (глубинный)



AUMA(N) - электропривод с невыдвижным штоком



АH - жаростойкая покраска

MF - поворотный затвор для дымовых газов



R-AUMA -редуктор, электропривод с выдвижным штоком



FH -промывочные отверстия в корпусе

UB -шиберный затвор гильотинного типа

R-AUMA(N) - редуктор, электропривод с невыдвижным штоком

FT - трубки промывочной системы

GH - шиберный затвор гильотинного типа

H/A - гидропривод

Option3 - грязевой щиток

GA - затвор двунаправленного действия

H - удлинение штока

MP - механический позиционер (индикатор положения)

TD - задвижка гильотинного действия “вафельной” конструкции

TS - тепловая рубашка

K - задвижка однонаправленного действия

HSA - гидравлический демпфер



E - задвижка однонаправленного действия “вафельного” типа

CW - противовес

FK - задвижка однонаправленного действия, межфланцевая
