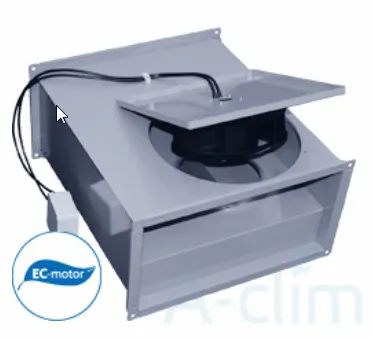

Вентилятор RKB 1000x500 F3 EC
Технические и конструктивные особенности:
- RKB 1000x500 F3 EC разработаны для вентканалов с прямоугольным сечением.
- В устройство входит электронно-коммутируемый двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад.
- Двигатель и рабочее колесо расположены на пластине, которая откидывается и тем самым обеспечивает легкий доступ к устройствам.
- Защита от перегрузки предусмотрена для каждого двигателя.
- Крепится устройство независимо от положения в пространстве.
- Предусмотрена регулировка скорости от 0 до 100% (с помощью потенциометра или с использованием внешнего сигнала 0-10 В).
- В конструкции используется стальной корпус
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Частота | Макс. t, | Размеры, мм | Вес, | Схема | |||||
| жение, | мощн., | А | вращ., | °С | кг | эл. | |||||||
| В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
| RKB 1000x500 B3 EC | 400/50 | 1570 | 2,45 | 1230 | 60 | 1000 | 500 | 1017 | 522 | 1043 | 598 | 70,8 | 34 |
| RKB 1000x500 C3 EC | 400/50 | 3000 | 4,60 | 1560 | 60 | 1000 | 500 | 1017 | 522 | 1043 | 624 | 79,0 | 34 |
| RKB 1000x500 F3 EC | 400/50 | 3450 | 5,20 | 1630 | 60 | 1000 | 500 | 1017 | 522 | 1043 | 624 | 83,0 | 34 |
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| RKB 1000x500 B3 EC | К входу | 74 | 81 | 66 | 79 | 72 | 70 | 72 | 70 | 65 | 65 |
| К выходу | 80 | 87 | 71 | 82 | 82 | 79 | 78 | 75 | 70 | 71 | |
| К окружению | 66 | 73 | 55 | 71 | 67 | 62 | 57 | 50 | 46 | 47 | |
| RKB 1000x500 C3 EC | К входу | 81 | 88 | 72 | 85 | 80 | 76 | 78 | 76 | 71 | 66 |
| К выходу | 86 | 93 | 73 | 87 | 88 | 84 | 86 | 82 | 78 | 74 | |
| К окружению | 71 | 78 | 61 | 74 | 74 | 70 | 65 | 60 | 56 | 52 | |
| RKB 1000x500 F3 EC | К входу | 82 | 89 | 74 | 84 | 82 | 81 | 81 | 78 | 74 | 69 |
| К выходу | 89 | 96 | 76 | 89 | 91 | 87 | 88 | 84 | 80 | 74 | |
| К окружению | 73 | 80 | 61 | 74 | 77 | 73 | 68 | 60 | 56 | 50 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
| Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
| Сигнал управления, В | 10 | 8,5 | 7 | 5,5 | 5 |
